Info

  • 4 x 8"/1 x 1,4" Hochleistungs-Bühnenmonitor
  • Abgerundetes Low-Profile-Gehäuse für eleganten und unauffälligen Einsatz
  • Gerichtetes Abstrahlverhalten auch im Mitteltonbereich durch Quad-Eight Technik
  • Großes Horn für besseres Abstrahlverhalten als herkömmliche Coaxial-Monitore
  • Geringe Power-Compression durch hohe wärmeabtrahlende Voice-Coil-Oberflächen 4 x 2,5" und 1 x 3"
  • Multifunktional durch neigbaren Hochständerflansch und Click-in Flyware, werkzeuglose Flugmechanik
  • Systembreite mit Paveosub-118 kompatibel
  • Trittsicheres 2 mm Stahlgitter mit eingeschweißten Verstärkungsstreben

Die CXN-16 ist ein multifunktionaler bi-amping Hochleistungs-Monitor.

Mit seinem formschönen abgerundeten Low-Profile-Gehäuse fügt er sich elegant und unauffällig in jede Umgebung ein. Durch sein geringes Grundmaß nimmt er auf kleinen Bühnen wenig Platz in Anspruch. Mit der hohen Belastbarkeit setzt sich die Wedge auch auf großen und lauten Bühnen durch. Die CXN-16 hat das weltweit beste Größen-Gewichts-Leistungsverhältnis: 540 x 540 x 360 mm, 26 kg, 1.000 W AES, 101 db Sensitivity.

Die Schallabstrahlende Fläche von vier 8-Zöllern entspricht der Membranfläche eines 16-Zöllers. Durch eine große Schwingspulen-Oberfläche von 4 x 2,5" Coil + 1 x 3" Coil ist die wärmeabstrahlende Fläche sehr groß und die Powercompression äußerst gering. Die zugeführte Verstärkerleistung wird optimal umgesetzt.

Das Entwicklungsziel war ein professionelles Werkzeug zu schaffen, das dem Tontechniker seine Arbeit am Pult erleichtert und dem Akteur ein sicheres und gutes Gefühl auf der Bühne gibt. Durch symmetrische Anordnung der Chassis kommt der Schall immer exakt aus der Mitte. Der Sound verändert sich nicht, egal wo man steht oder sich bewegt.

Das besonders große und tiefe 1,4“ Hochtonhorn macht eine niedrige Trennfrequenz möglich. Zusammen mit der guten Richtwirkung, die auch im Tief/Mitteltonbereich durch die Kopplung und Bündelung der 4x 8“ Chassis entsteht, klingt der Lautsprecher sehr präzise, hat eine hohe Reichweite und strahlt nur dahin wo er soll. Der CXN-16 ist herkömmlichen Coaxial-Monitoren im Abstrahlverhalten und der Leistung überlegen und setzt neue Maßstäbe in dieser Größenordnung.

Die 4 x 8“ Chassis haben eine sehr geringe bewegte Masse, hohe Sensitivity und schnelles Ansprechverhalten für präzisen Sound. Der Akteur erhält eine äußerst exakte Rückmeldung und saubere Intonation. Stimmen und Instrumente sind fein durchhörbar, werden natürlich und tonal ausgewogen wiedergegeben.

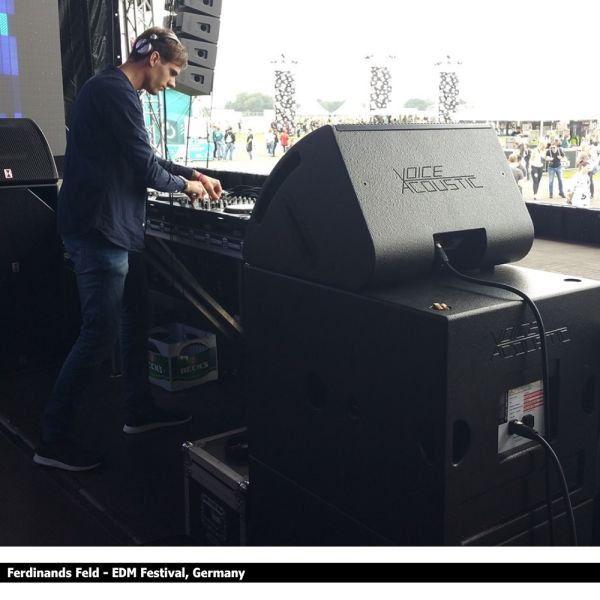

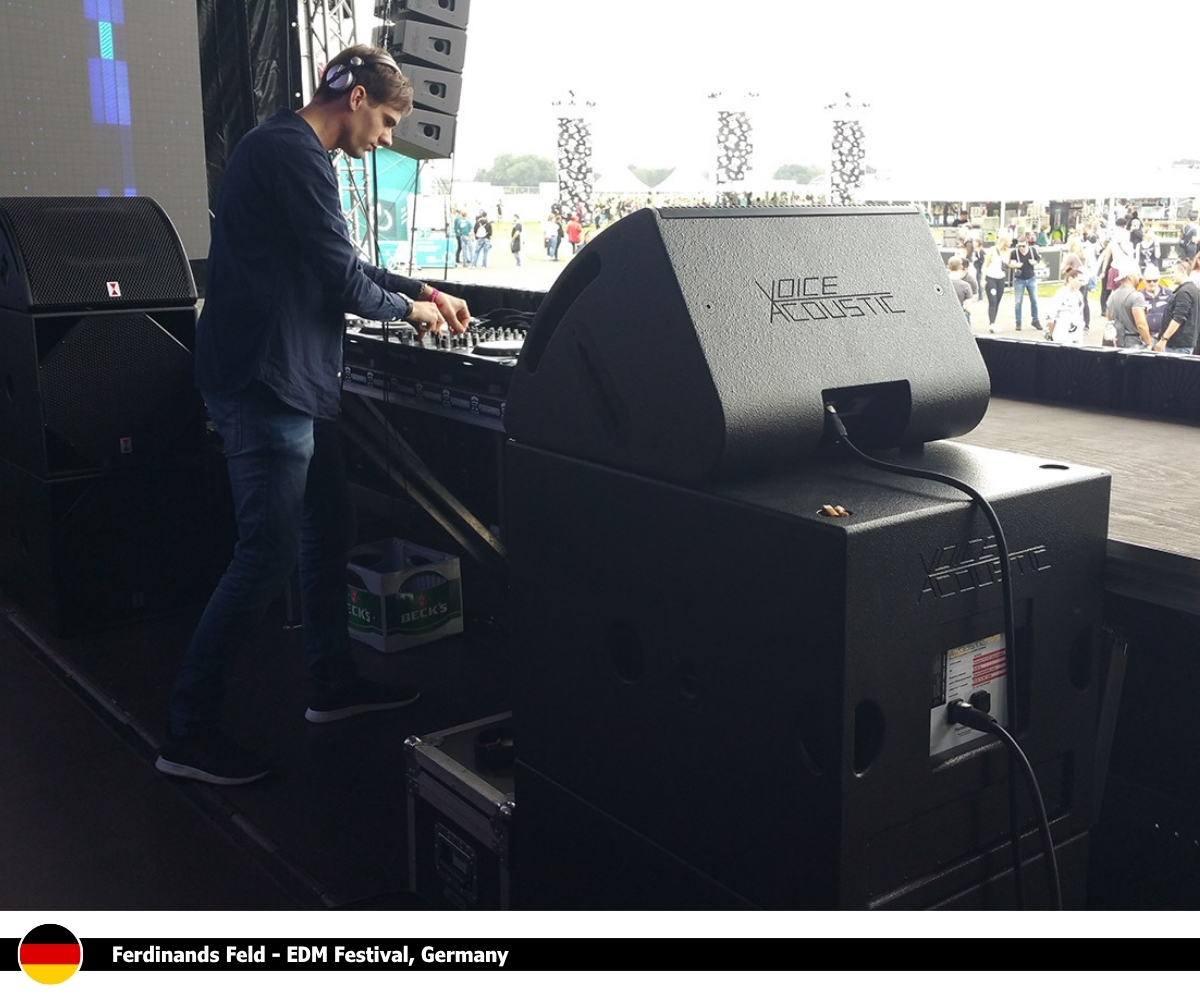

Der CXN-16 hat die gleiche Breite wie der Paveosub-118 und greift mit seinen Füßen in die Stapelfräsungen des Subs. Optisch und Mechanisch bilden sie eine elegante Einheit für z.B. Drum- oder DJ-Monitoring. Von einem Voice-Acoustic Aktivbass kann eine CXN-16 bi-amping im half-powered Mode gespeist werden. Mit den seitlich eingelassenen, ergonomischen Griffen lässt sich die CXN-16 hervorragend handhaben.

Das stabile, gewölbte 2 mm Frontgitter ist mit eingeschweißten Stegen verstärkt, liegt zusätzlich auf dem Horn auf und ist trittfest. Die Anschlusskabel können unter dem Gehäuseboden hindurch geführt werden. Ein neigbarer Hochständerflansch, die beliebte Easyfly-Flugmechanik und ein Sicherungspunkt für ein Safety machen die CXN-16 zum multifunktionalen Beschallungswerkzeug für Profis.

Ansteuerung

Der CXN-16 wird im full-power-mode bi-amping an zwei Kanälen (2.400 W + 800 W/4 Ω) des HDSP-6 oder HDSP-4 Verstärkers betrieben.

Im half-power-mode kann er bi-amping an zwei Kanälen (800 W + 800 W/4 Ω) des HDSP-6 Verstärkers angeschlossen werden. So stehen die 2.400 W Kanäle des Verstärkers für z.B. Subwoofer zur Verfügung.

Von einem Voice-Acoustic self-powered Subwoofer kann ein CXN-16 bi-amping im half-powered-mode gespeist werden.

Der Tieftöner ist in 8 Ω der Hochtöner in 16 Ω ausgeführt.

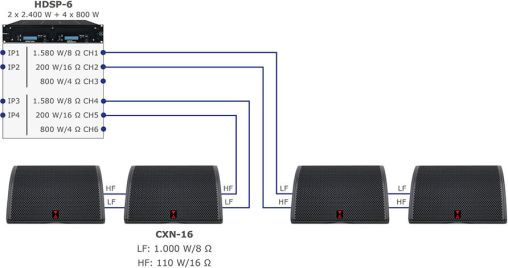

CXN-16 - Full Power Mode über HDSP-6
CXN-16 - Full Power Mode über HDSP-6

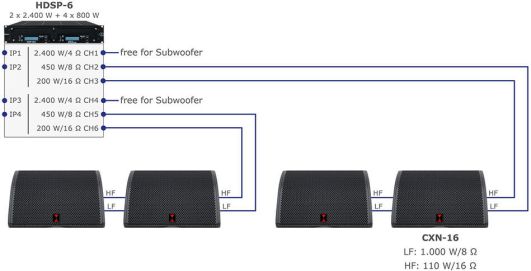

CXN-16 - Half Power Mode über HDSP-6
CXN-16 - Half Power Mode über HDSP-6

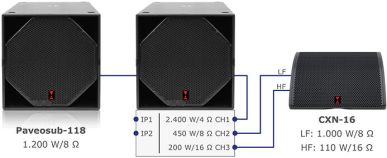

CXN-16 - Half Power Mode über self powered Subwoofer
CXN-16 - Half Power Mode über self powered Subwoofer

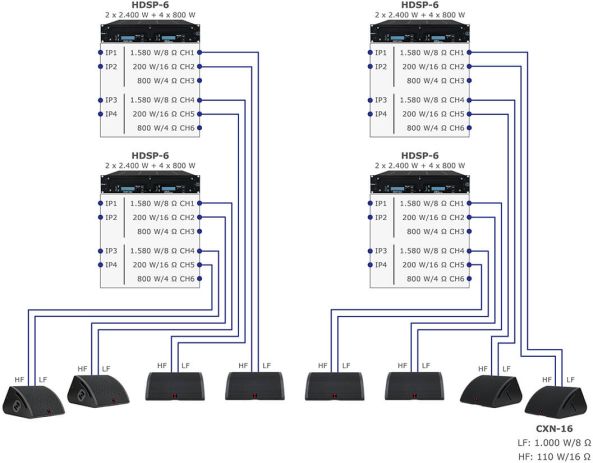

CXN-16 - Set
CXN-16 - Set

Testberichte

Technische Daten

Bestückung
LF: 4 x 8“ Neodym Tiefmitteltöner mit 2,5“ Schwingspule
HF: 1 x 1,4“ Neodym Hochtöner mit 3“ Schwingspule

Frequenzgang
63 Hz - 17,3 kHz (- 10 dB)
80 Hz - 14 kHz (+/- 3 dB)

Abstrahlverhalten (h x v)
40° x 60° als Monitor

Impedanz
LF: 8 Ω
HF: 16 Ω

Belastbarkeit (AES / Program / Peak)
LF: 1.000 W / 2.000 W / 4.000 W
HF: 110 W / 220 W / 440 W

Mittlerer Wirkungsgrad 1 W/1 m
LF: 101 dB SPL
HF: 111 dB SPL

Schalldruck bei (AES / Program / Peak)
131 dB SPL / 134 dB SPL / 137 dB SPL

Anschluss
2 x NEUTRIK NL4 IN/OUT 1+/- (4-polig durchgeschliffen)

Oberfläche
Polyurea Beschichtung in RAL 9005. Mit Warnex Strukturlack auch Sonderfarben möglich

Maße / Gewicht
360 (H) x 540 (B) x 540 mm (T) / 25,6 kg

Downloads

Zubehör

Transportschutzhaube für CXN-16

Art.-Nr. 500162000

Transportschutzhaube für den CXN-16 Hochleistungsmonitor, stabiles Codura Gewebe mit Polsterung, alle Griffe sind ausgeschnitten.

Heavy-Duty Flightcase für CXN-16

Art.-Nr. 501603000

Heavy-Duty Flightcase für bis zu CXN-16 Hochleistungs-Bühnenmonitore. 4 Blue Wheels, 4 große Butterflys, 8 große Klappgriffe, 9 mm Holz mit schwarzer und kratzfester Obergläche, stabiles 35 x 35 mm Kantenprofil mit 2,5 mm Materialstärke und 5 mm Außenradius und versenkter Nietrille. Maße/Gewicht: 600 (H) x 1185 (B) x 595 mm (T) / 40,5 kg.

Easyfly-Mechanik

Art.-Nr. 409991001

Werkzeuglose Flug-Mechanik zum Einklicken und exakten Ausrichten eines Lautsprechers in der horizontalen und vertikalen Achse. Abnehmbare Aufnahme für z.B. die Selbsthaltende Traversen-Schelle inklusive.

Tragetasche für Easyfly-Mechanik

Art.-Nr. 409992000

Tragetasche für bis zu zwei Easyfly-Mechaniken mit angebauter Traversenschelle, plus Zubehörfach für z.B. zwei Sicherheitsfangseile mit Single-Studs.

Selbsthaltende Traversen-Schelle

Art.-Nr. 999950731

Lautsprecher können mit der selbsthaltende Traversen-Schelle von einer Person geflogen werden. Die Schelle hakt gleich an der Traverse ein und lässt sich bequem festziehen. Tragkraft 250 kg.

Universale Aufhängvorrichtung für Flugmechaniken

Art.-Nr. 409992001

Zum Abhängen von Lautsprechern an sehr hohen Decken oder Traversen. Verhindert durch zwei parallel verlaufende Stahlseile oder Ketten ein Verdrehen der Lautsprecher und ermöglicht horizontale Ausrichtung durch mittige Drehachse. Geeignet für Easyfly-Mechanik, LA-Stick Flugmechanik, Ikarray-8 Flugmechanik und alle U- und C-Bügel. Lieferung ohne weiteres Montagezubehör.

Neig- und schwenkbarer Wandhalter XL

Art.-Nr. 999924120

Sehr stabiler Wandhalter mit neig- und schwenkbarer Ausrichtung: 180° horizontal, 22° vertikal in 11 Stufen verstellbar. Spreizbackendorn für spielfreien Sitz im Hochständerflansch des Lautsprechers. Max. Belastbarkeit: 50 kg.

Wand- und Traversenhalterung

Art.-Nr. 999924150

Wand- und Traversenhalterung mit schwenkbarem Gelenk. Länge ca. 520 mm. Max. Belastbarkeit: 50 kg.

Single-Stud

Art.-Nr. 999957450

Single-Stud Fitting, zum Sichern eines Lautsprechers mittels Sicherheitsfangseil nach BGV-C1.

Ringschraube

Art.-Nr. 999917370

M10 x 40 mm Ringschraube, wird in rückwärtigem Montagepunkt geschraubt, um den Lautsprecher auch direkt am Gehäuse und nicht nur um den Bügel herum mit einem Sicherungsseil sichern zu können.

Schnellverbindungsglied

Art.-Nr. 999908000

Schraubbares Schnellverbindungsglied für z.B. Single- und Double-Stud Fittings oder Safetys.

Safety 6/1000

Art.-Nr. 999963100

1 m Sicherheitsfangseil 6 mm Ø zum Sichern eines aufgehängten Lautsprechers nach BGV-C1 (zweite, unabhängige, nicht brennbare Fallsicherung), einseitig mit Schnellverbindungsglied.

Lautsprecherstativ mit Kurbel

Art.-Nr. 999921300

Standsicheres Stativ zum Kurbeln mit doppelter Fallsicherung. Höhe: 139 - 218 cm. Max. Belastbarkeit: 50 kg.

Lautsprecherstativ

Art.-Nr. 999921467

Standsicheres Stativ mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch. Doppelte Fallsicherung. Höhe: 132 - 220 cm. Max. Belastbarkeit: 50 kg.

Distanzstange mit Kurbel

Art.-Nr. 999921340

Distanzstange zum Kurbeln mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch. Höhe: 92 - 152 cm. Max. Belastbarkeit: 50 kg.

Teleskopdistanzstange

Art.-Nr. 999921368

Teleskopdistanzstange mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch. Höhe: 110 - 180 cm. Max. Belastbarkeit: 35 kg.

Adapter mit Spreizbackendorn

Art.-Nr. 999921441

Adapter zum Aufsetzen auf Stative oder Distanzstangen. Mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch des Lautsprechers.

Tellerfuß mit Gewichtsscheibe

Art.-Nr. 999912311

Dieses Set enthält einen flachen, 10 kg schweren Tellerfuß Ø 45 und eine 5 kg Gewichtsscheibe. Der Tellerfuß ist für Distanzstangen mit M20-Schraubgewinde vorgesehen. Die Gewichtsscheibe kann werkzeuglos montiert werden.

Transporttasche für Tellerfuß Ø 45 cm

Art.-Nr. 999912399

Gepolsterte Tasche aus robustem, wasserabweisenden Nylon, mit Platz für einen Tellerfuß Ø 45 cm mit Gewichtsscheibe. Die Tasche besitzt zwei Trageriemen mit weichem Klettgriff, einen stabilen Reißverschluss und ein Klarsichtfenster für Etiketten.

Sockelplatte

Art.-Nr. 999926705

Die Stahlplatte 55 x 55 cm verfügt über einen Tragegriff und eine Kabeldurchführung. Die Sockelplatte ist für Distanzstangen mit M20-Schraubgewinde vorgesehen. Gewicht: 13,5 kg.

Transporttasche für Sockelplatte

Art.-Nr. 999933100

Robuste Tasche aus wasserabweisenden Nylon, mit Platz für einen Sockelplatte 55 x 55 cm. Die Tasche besitzt einen gepolsterten Tragegriff und einen stabilen Reißverschluss.

Transporttasche für 2 x Stative/-Distanzstangen

Art.-Nr. 999920000

Tragetasche für zwei Lautsprecherstative oder Distanzstangen, auch mit Kurbel. Zwei Innenfächer und Trageschlaufen. Material: Reißfestes Nylongewebe, wasserabweisend.

Kabelklemme für Stative/-Distanzstangen

Art.-Nr. 999935000

Die Kabelklemme aus robustem, langlebigem ABS-Kunststoff ist speziell für Lautsprecherstative und Distanzstangen mit 35 - 36 mm Rohr entwickelt. Sie haftet zugfest am Rohr und hält die Kabel sicher und ordentlich in der von außen zugänglichen 24 x 16 mm Führung.

speakON Kabel 0.5/1/3/6/10/15/20/30 m

Art.-Nr. 80440XXX1

Lautsprecherkabel in verschiedenen Längen, mit Neutrik NL4FX Stecker. 4 x 4 qmm, je Ader 224 x 0,15 Kupferlitzen, Durchmesser 11 mm, Gewicht 273 g/m. Konfektioniert mit rund gepressten Aderendhülsen für größtmögliche Kontaktfläche und geringste Übergangswiderstände.

speakON-Adapter

Art.-Nr. 999654669

Adapter zum Verbinden von zwei Lautsprecherleitungen.
