Info

Das Ikarray-12 ist ein 2-Wege Bi-Amping Fullrange Line-Array mit hochwertiger 12"/1,4" Neodym-Bestückung. Durch das geringe Gewicht, Kompaktheit und viele intelligente Detaillösungen eignet es sich von kleinen Events, bis hin zu Großbeschallungsaufgaben mit mehreren tausend Zuhörern.

Viel Wert wurde auf eine gleichmäßige Abstrahlung und einem linearen Frequenzgang auch außerhalb der Mittelachse gelegt. In der horizontalen Ebene wird dies durch die Verwendung eines 12-Zöllers erreicht, der durch die single Anordnung ein breites Rundstrahlverhalten aufweist und keine Einschnürungen wie bei zwei nebeneinander platzierten Chassis (d'appolito Effekt) verursacht.

Die vertikal optimale Kopplung der Elemente untereinander gelingt durch einen engen Bauabstand und Aufsplittung der akustischen Zentren auf mehrere virtuelle Schallquellen: An dem 1,4“ Hochtöner ist ein spezieller Double-Twin Waveformer gekoppelt, der den Schall in 4-Teilbereiche segmentiert. Durch den Double-Twin Waveformer wird es möglich die Abstände der Schallquellen auf ein Minimum zu reduzieren und die Trennfrequenzen und Kopplung zu optimieren.

Im Gegensatz zu vielen anderen Line-Arrays dieser Größenordnung hat das Ikarray-12 einen warmen und satten Grundton mit kräftigen Low-Mids und ermöglicht eine tiefe Trennung. Für viele Anwendungen kann es daher auch Fullrange ohne zusätzliche Bässe genutzt werden.

Die Winkelung und Ausrichtung zwischen den einzelnen Elementen erfolgt mit einer stufenlos einstellbaren Gewindemechanik. Diese ermöglicht eine viel feinere Ausrichtung und Optimierung der Raumakustik, als es mit herkömmlichen Lochreihen und Kugelsperrbolzen möglich wäre. Als weiteres Feature lässt sich diese Mechanik auch unter Last nachjustieren. Wenn eine Winkelung geändert werden soll, muss das Array daher nicht aufwändig abgeriggt oder lastfrei gemacht werden. Dadurch wird enorm Zeit gespart und der Praxisalltag erleichtert. An dem Rigging Rahmen lassen sich, für Groundstacking ohne Subs, Ausleger mit einstellbaren Stellfüssen montieren. Für eine ansprechende und unauffällige Optik ist die ganze Mechanik im Lautsprecher ohne überstehende Teile versenkt und bündig eingebaut.

Mit einer Baubreite von nur 60,5 cm hält das Ikarray-12 das vorteilhafte Truckmaß ein und ist das weltweit schmalste in der 12"/1,4" Klasse. Im Groundstacking-Betrieb auf dem Paveosub-218, der dieselbe Breite hat, ergibt sich eine elegante Silhouette und optische Einheit. Des Weiteren verfügt das Ikarray-12 auch über die eigens entwickelten VA-Flying Tracks zum Einklicken der dezenten Easy-Fly Mechanik. Die Summe aller Innovationen und Detaillösungen, machen dieses Line-Array zum weit skalierbaren, universellen, kompakten und dennoch mächtigen Beschallungswerkzeug.

Ansteuerung

Das Ikarray-12 wird Bi-Amping an zwei Kanälen des HDSP-6 Verstärkers betrieben. Dadurch lassen sich beide Wege getrennt voneinander limitieren, optimal filtern und Laufzeitunterschiede ausgleichen.

Der Tieftöner und der Hochtöner sind in 16 Ω ausgeführt.

Bis zu 4 x Ikarray-12 können mit einem 4 poligen Kabel durchgeschliffen und parallel von denselben Verstärkerkanälen an 4 Ω betrieben werden.

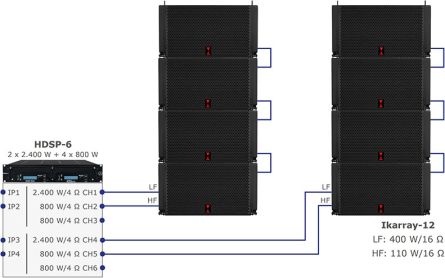

Ikarray-12 bi-amping über HDSP-6
Ikarray-12 bi-amping über HDSP-6

Technische Daten

Bestückung
LF: 1 x 12" Neodym Tiefmitteltöner mit 3" Schwingspule
HF: 1 x 1,4" Neodym Hochtöner mit 3" Schwingspule auf Double-Twin Waveformer

Frequenzgang
49 Hz - 18.5 kHz (- 10 dB)
62 Hz - 17 kHz (+/- 3 dB)

Abstrahlverhalten (h x v)
100° x 6°

Impedanz
16 Ω

Belastbarkeit (AES / Peak)
LF: 400 W / 1.600 W
HF: 110 W / 440 W

Mittlerer Wirkungsgrad 1 W/1 m
LF: 98 dB SPL
HF: 111 dB SPL

Schalldruck bei (AES / Peak)
130 dB SPL / 136 dB SPL

Anschluss
2 x NEUTRIK NL4 IN/OUT 1+/1- (4-polig durchgeschliffen)

Oberfläche
Polyurea Beschichtung in RAL 9005

Maße / Gewicht
325 (H) x 605 (B) x 520 mm (T) / 27,9 kg

Downloads

Zubehör

Ikarray-12 Transport- und Regenschutzhaube

Art.-Nr. 501201000

Transport- und Regenschutzhaube für vier Ikarray-12 im Groundstacking, stabiles Codura Gewebe mit Polsterung, alle Griffe und Anschlüsse sind ausgeschnitten.

Ikarray-12 Rollwagen

Art.-Nr. 501204000

Rollwagen für den Transport von bis zu 4 x Ikarray-12,, mit Befestigungsmechanik und gebremste 100 mm Lenkrollen.

Ikarray-12 Stackboard

Art.-Nr. 501205000

Stackboard für die Installation von bis zu 4 x Ikarray-12 auf einem Paveosub-218, mit Befestigungsmechanik.

Rigging-Rahmen

Art.-Nr. 401201001

Flugrahmen zum Aufhängen des Ikarray-12 Line-Array Systems. Ebenfalls im Groundstacking verwendbar.

Ausleger Rigging-Rahmen

Art.-Nr. 401201101

Zwei Ausleger zum korrekten Nivellieren oder Ausrichten des Rigging-Rahmens im Groundstacking ohne Subwoofer.

LAP-TEQ Winkelmesser

Art.-Nr. 987001008

Gerät zur genauen Positionierung von Line-Arrays. Das Set besteht aus einem Display-Modul und zwei Sensor-Modulen mit einer Auflösung von 0,01° innerhalb eines Winkels von +/- 40°.

Digitaler Zwei-Achsen-Winkelmesser

Art.-Nr. 999936000

Digitaler Zwei-Achsen-Winkelmesser mit einer Auflösung von 0,01°. Das Gerät verfügt über ein akustisches Signal beim Erreichen der gewünschten Neigung. Durch die Magnetfüße an den 4 Ecken, kann das Gerät entweder an dem Rigging-Rahmen oder direkt am Frontgitter des Lautsprechers angebracht werden.

Easyfly-Mechanik

Art.-Nr. 999936000

Werkzeuglose Flug-Mechanik zum Einklicken und exakten Ausrichten eines Lautsprechers in der horizontalen und vertikalen Achse. Abnehmbare Aufnahme für z.B. die Selbsthaltende Traversen-Schelle inklusive.

Tragetasche für Easyfly-Mechanik

Art.-Nr. 409992000

Tragetasche für bis zu zwei Easyfly-Mechaniken mit angebauter Traversenschelle, plus Zubehörfach für z.B. zwei Sicherheitsfangseile mit Single-Studs.

Kettenhalter für Flug-Mechaniken

Art.-Nr. 409992001

Zur Montage der Easyfly-Mechanik, Flug-Mechanik LA-Stick 4x4 und der Flug- und Stativmechanik des Ikarray-8 Line-Arrays durch Ketten an sehr hohen Decken, wo eine Befestigung mittels Schwerlastanker nicht möglich ist.

Selbsthaltende Traversen-Schelle

Art.-Nr. 999950731

Lautsprecher können mit der selbsthaltende Traversen-Schelle von einer Person geflogen werden. Die Schelle hakt gleich an der Traverse ein und lässt sich bequem festziehen. Tragkraft 250 kg.

speakON Kabel 0.5/1/3/6/10/15/20/30 m

Art.-Nr. 80440XXX1

Lautsprecherkabel in verschiedenen Längen, mit Neutrik NL4FX Stecker. 4 x 4 qmm, je Ader 224 x 0,15 Kupferlitzen, Durchmesser 11 mm, Gewicht 273 g/m. Konfektioniert mit rund gepressten Aderendhülsen für größtmögliche Kontaktfläche und geringste Übergangswiderstände.

speakON-Adapter

Art.-Nr. 999654669

Adapter zum Verbinden von zwei Lautsprecherleitungen.
