Info

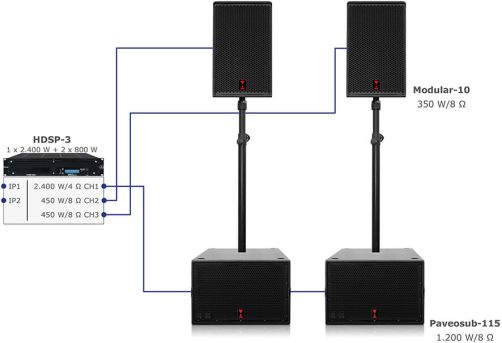

Das SubSat-10 Set besteht in der Standardkonfiguration aus einem HDSP-3 Verstärker, zwei Paveosub-115 und zwei Modular-10.

Das System ist Plug & Play zu verwenden. Alle Komponenten sind aufeinander abgestimmt und über das integrierte Lautsprecher-Management-System (DSP) eingestellt und limitiert. Der Sound passt auf Anhieb, ohne weitere Einstellungen vornehmen zu müssen.

Dem versierten Techniker und Audioprofi steht darüber hinaus noch eine Reihe von Funktionen, Zugriffsmöglichkeiten und DSP-Einstellungen zur Verfügung. Über das Display, Taster und Encoderrad hat man auf nahezu alle Parameter auch ohne PC-Steuerung Zugang. Vor unbefugten Eingriffen lassen sich die Funktionen mittels Passwort sperren.

Komplexe Konfigurationen sind über die Ethernet- oder USB-Schnittstelle bequem auf der PC Oberfläche zu erstellen. Dazu dient die VA-Remotecontrol Software für PC und Mac. Eigene Soundvorstellungen und Raumkorrekturen lassen sich als Presets abspeichern und jeder Zeit wieder abrufen.

Das SubSat-10 Set bietet eine bisher noch nicht erreichte Performance in der Kompaktklasse. Durch den hohen Wirkungsgrad der Lautsprecher in Verbindung mit der hohen Endstufenleistung ist ein Schalldruck zu erzielen, der sonst nur mit erheblich grösseren Anlagen zu erreichen war. Dieses System hat genügend Power, um sowohl kleinere Auftritte in bestem Sound wiederzugeben als auch Veranstaltungen mit mehreren Hundert Personen exzellent zu beschallen.

Das Set klingt bei allen Lautstärkepegeln ausgewogen, druckvoll, transparent und fein auflösend. Die Reichweite der Modular-10 ist durch das in der vertikalen Ebene eng bündelnde 60 x 40° oder wahlweise 90 x 40° Horn enorm. Die Sprachverständlichkeit ist auch auf weiterer Entfernung perfekt. Sprache und Gesang sind auch in großen und lang gezogenen Räumen klar und deutlich zu verstehen.

Besonderen Wert wurde auf ein gleichmässiges und sauberes Abstrahlverhalten der Modular-10 gelegt. Das Topteil ist so entwickelt, dass auch ausserhalb der Hauptabstrahlachse der Frequenzgang linear und ohne Einschnürungen ist. Der Sound ist dadurch an jedem Platz vor dem Lautsprecher nahezu identisch.

Durch die patentierte Arraybarkeit der Topteile mit Interferenzminimierung zwischen den Schallquellen, lassen sich zwei oder mehr Anlagen auch zu einer Großen PA zusammen stellen. Diese Skalierbarkeit verschafft dem Anwender einen noch breiteren Einsatzbereich mit nur einem Lautsprechersystem. Die Möglichkeit der Erweiterung, einfache Handhabung und das umfangreiche, gut durchdachte Zubehör runden das SubSat-10 Set ab und machen es zu einem universellen Beschallungswerkzeug.

SubSat-10 Set
SubSat-10 Set

Downloads

Zubehör

Transport- und Regenschutzhaube Modular-10

Art.-Nr. 500101100 | 500101200

Transport- und Regenschutzhaube für die Modular-10, stabiles Codura Gewebe mit Polsterung, alle Griffe sind ausgeschnitten. Die Frontseite lässt sich zur Seite klappen, dahinter befindet sich eine schalldurchlässige Gase als Regenschutz für Outdooreinsätze.

Heavy-Duty Hauben-Flightcase für Modular-10

Art.-Nr. 500103001

Heavy-Duty Hauben-Flightcase für bis zu zwei Modular-10. 4 Blue Wheels (2 mit Bremse), 4 große Butterflys, 6 große Klappgriffe, 9 mm Holz mit schwarzer und kratzfester Oberfläche, stabiles 35 x 35 mm Kantenprofil mit 2,5 mm Materialstärke und 5 mm Außenradius und versenkter Nietrille.
Maße/Gewicht: 724 (H) x 400 (B) x 675 mm (T) / 29,00 kg.

Easyfly-Mechanik

Art.-Nr. 409991001

Werkzeuglose Flug-Mechanik zum Einklicken und exakten Ausrichten eines Lautsprechers in der horizontalen und vertikalen Achse. Abnehmbare Aufnahme für z.B. die Selbsthaltende Traversen-Schelle inklusive.

Tragetasche für Easyfly-Mechanik

Art.-Nr. 409992000

Tragetasche für bis zu zwei Easyfly-Mechaniken mit angebauter Traversenschelle, plus Zubehörfach für z.B. zwei Sicherheitsfangseile mit Single-Studs.

Selbsthaltende Traversen-Schelle

Art.-Nr. 999950731

Lautsprecher können mit der selbsthaltende Traversen-Schelle von einer Person geflogen werden. Die Schelle hakt gleich an der Traverse ein und lässt sich bequem festziehen. Tragkraft 250 kg.

Drehbarer Multifunktions-Deckenhalter

Art.-Nr. 409998001

Zum Abhängen von Lautsprechern an Decken mittels Stahlseilen oder Ketten und diversen Zubehör. Horizontale Ausrichtung durch mittige Drehachse. Max. Belastbarkeit: 60 kg. In Weiß und Schwarz erhältlich. Lieferung ohne weiteres Montagezubehör.

Universale Aufhängvorrichtung für Flugmechaniken

Art.-Nr. 409992001

Zum Abhängen von Lautsprechern an sehr hohen Decken oder Traversen. Verhindert durch zwei parallel verlaufende Stahlseile oder Ketten ein Verdrehen der Lautsprecher und ermöglicht horizontale Ausrichtung durch mittige Drehachse. Geeignet für Easyfly-Mechanik, LA-Stick Flugmechanik, Ikarray-8 Flugmechanik und alle U- und C-Bügel. Lieferung ohne weiteres Montagezubehör.

Drehbare Doppelrohrschelle mit Alurohr

Art.-Nr. 409992000

Mit dieser Konstruktion können Sie zwei Lautsprecher aus der Modular-Serie im horizontalen Array montieren.

Wandkonsole für Flughardware

Art.-Nr. 409994901

Wandkonsole aus Stahl mit Aluminiumrohr, um Lautsprecher mittels Traversenschelle und Lautsprecherspezifischer Flughardware an Wänden aufzuhängen. Die Ausleger der Wandkonsole verfügen über eine Lochreihe, womit sich die Traversenschellen, die das Aluminiumrohr aufnehmen, versetzen lassen. Dadurch kann der Wandabstand der Lautsprecher variiert werden. Alle Bauteile sind schwarz gepulvert. Lieferumfang: 2 x Wandkonsole, 2 x Traversenschelle, 1 x 600 mm Aluminiumrohr 50 x 3mm, 2 x Kunststoff-Verschlusskappen für das Rohr. Max. Belastbarkeit 75 kg. Statische Berechnung vorhanden.

Boxendeckenhalter

Art.-Nr. 999924496

Sehr stabile Deckenhalterung mit 250 mm Abstand und interner Kabelführung. Der Halter hat einen Schwenkbereich von +/- 45 ° und eine stufenlose Neigungseinstellung von 0 bis 45°. Max. Belastbarkeit: 25 kg. In Weiß und Schwarz erhältlich.

Neig- und schwenkbarer Wandhalter

Art.-Nr. 999924481

Wandhalterung mit großer Wandplatte für schwere Boxen. Die montierte Box kann seitlich geschwenkt und bis zu 30 ° geneigt werden. Einfache Montage durch praktisches Einhängen und Verschrauben. Max. Belastbarkeit: 25 kg. In Weiß und Schwarz erhältlich.

Wandhalter mit Ausleger

Art.-Nr. 409994031

Wandhalter mit neig- und schwenkbarer Ausrichtung: 180° horizontal, 30° vertikal. Durch den verlängerten Ausleger kann der Lautsprecher seitlich parallel zur Wand geschwenkt werden. Max. Belastbarkeit: 25 kg. In Weiß und Schwarz erhältlich.

Wandhalter seitlich schwenk- und neigbar

Art.-Nr. 999924173

Wandhalter mit neig- und schwenkbare Ausrichtung: 145° horizontal, 30° vertikal. Die Neigung kann in 6 Stufen fixiert werden. Der Abstand zur Wand ist in 3 Stufen wählbar. Mit Aufnahme für Hochständerflansch. Halterung wird nahezu komplett vom Lautsprecher verdeckt. Max. Belastbarkeit: 25 kg.

Neig- und schwenkbarer Wandhalter XL

Art.-Nr. 999924120

Sehr stabiler Wandhalter mit neig- und schwenkbarer Ausrichtung: 180° horizontal, 22° vertikal in 11 Stufen verstellbar. Spreizbackendorn für spielfreien Sitz im Hochständerflansch des Lautsprechers. Max. Belastbarkeit: 50 kg.

Wand- und Traversenhalterung

Art.-Nr. 999924150

Wand- und Traversenhalterung mit schwenkbarem Gelenk. Länge ca. 520 mm. Max. Belastbarkeit: 50 kg.

Single-Stud

Art.-Nr. 999957450

Single-Stud Fitting, zum Sichern eines Lautsprechers mittels Sicherheitsfangseil nach BGV-C1.

Double-Stud Fitting

Art.-Nr. 999957401

Zum Aufhängen und Ausrichten von Lautsprechern mittels Ketten.

Ringschraube

Art.-Nr. 999917370

M10 x 40 mm Ringschraube, wird in rückwärtigem Montagepunkt geschraubt, um den Lautsprecher auch direkt am Gehäuse und nicht nur um den Bügel herum mit einem Sicherungsseil sichern zu können.

Schnellverbindungsglied

Art.-Nr. 999908000

Schraubbares Schnellverbindungsglied für z.B. Single- und Double-Stud Fittings oder Safetys.

Safety 6/1000

Art.-Nr. 999963100

1 m Sicherheitsfangseil 6 mm Ø zum Sichern eines aufgehängten Lautsprechers nach BGV-C1 (zweite, unabhängige, nicht brennbare Fallsicherung), einseitig mit Schnellverbindungsglied.

Lautsprecherstativ mit Kurbel

Art.-Nr. 999921300

Standsicheres Stativ zum Kurbeln mit doppelter Fallsicherung. Höhe: 139 - 218 cm. Max. Belastbarkeit: 50 kg.

Lautsprecherstativ

Art.-Nr. 999921467

Standsicheres Stativ mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch. Doppelte Fallsicherung. Höhe: 132 - 220 cm. Max. Belastbarkeit: 50 kg.

Distanzstange mit Kurbel

Art.-Nr. 999921340

Distanzstange zum Kurbeln mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch. Höhe: 92 - 152 cm. Max. Belastbarkeit: 50 kg.

Teleskopdistanzstange

Art.-Nr. 999921368

Teleskopdistanzstange mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch. Höhe: 110 - 180 cm. Max. Belastbarkeit: 35 kg.

Adapter mit Spreizbackendorn

Art.-Nr. 999921441

Adapter zum Aufsetzen auf Stative oder Distanzstangen. Mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch des Lautsprechers.

Stativgabel

Art.-Nr. 999924105

Stativgabel um zwei Topteile auf eine Distanzstange oder Lautsprecherstativ zu setzen. Spreizbackendorn für spielfreien Sitz im Hochständerflansch des Lautsprechers. Max. Belastbarkeit: 2 x 25 kg.

Tellerfuß mit Gewichtsscheibe

Art.-Nr. 999912311

Dieses Set enthält einen flachen, 10 kg schweren Tellerfuß Ø 45 und eine 5 kg Gewichtsscheibe. Der Tellerfuß ist für Distanzstangen mit M20-Schraubgewinde vorgesehen. Die Gewichtsscheibe kann werkzeuglos montiert werden.

Transporttasche für Tellerfuß Ø 45 cm

Art.-Nr. 999912399

Gepolsterte Tasche aus robustem, wasserabweisenden Nylon, mit Platz für einen Tellerfuß Ø 45 cm mit Gewichtsscheibe. Die Tasche besitzt zwei Trageriemen mit weichem Klettgriff, einen stabilen Reißverschluss und ein Klarsichtfenster für Etiketten.

Sockelplatte

Art.-Nr. 999926705

Die Stahlplatte 55 x 55 cm verfügt über einen Tragegriff und eine Kabeldurchführung. Die Sockelplatte ist für Distanzstangen mit M20-Schraubgewinde vorgesehen. Gewicht: 13,5 kg.

Transporttasche für Sockelplatte

Art.-Nr. 999933100

Robuste Tasche aus wasserabweisenden Nylon, mit Platz für einen Sockelplatte 55 x 55 cm. Die Tasche besitzt einen gepolsterten Tragegriff und einen stabilen Reißverschluss.

Transporttasche für 2 x Stative/-Distanzstangen

Art.-Nr. 999920000

Tragetasche für zwei Lautsprecherstative oder Distanzstangen, auch mit Kurbel. Zwei Innenfächer und Trageschlaufen. Material: Reißfestes Nylongewebe, wasserabweisend.

Kabelklemme für Stative/-Distanzstangen

Art.-Nr. 999935000

Die Kabelklemme aus robustem, langlebigem ABS-Kunststoff ist speziell für Lautsprecherstative und Distanzstangen mit 35 - 36 mm Rohr entwickelt. Sie haftet zugfest am Rohr und hält die Kabel sicher und ordentlich in der von außen zugänglichen 24 x 16 mm Führung.

Transport- und Regenschutzhaube Paveosub-115

Transport- und Regenschutzhaube für Paveosub-115/115sp, stabiles Codura Gewebe mit Polsterung, alle Griffe und Anschlüsse sind ausgeschnitten.

Abnehmbares Rollenbrett Paveosub-115

Abnehmbares frontseitiges Rollenbrett für Paveosub-115/115sp, 15 mm Holz mit Polyurea Beschichtung, stapelbar, 2 Butterfly-Verschlüsse, 2 Griffe, 4 Black Wheels, gravierter Schriftzug.

Flugplatte Paveosub-115

Art.-Nr. 40115002-9005

Set mit 2 Flugplatten und Schrauben für Paveosub-115/-118. Montage mittels M10 Schrauben an den seitlichen Gewindepunkten mit integrierten Stahlwinkeln des Subwoofergehäuses (ab Baujahr 2022). Die obere Lochreihe ermöglicht mittels Schellen ein Aufhängen an Traverse mit 29cm und 40cm Gurtmaß, ein Abhängen mit Ringösen oder eine direkte Montage mit Schwerlastdübeln in Betondecken.

Flugverbinder Paveosub-115

Art.-Nr. 40115002-9005

Set mit 4 Verbindern und Schrauben zum Aufhängen von Paveosub-115 Subwoofern untereinander. Die Lastaufhängung erfolgt Stahl-in-Stahl mittels M10 Schrauben.

speakON Kabel 0.5/1/3/6/10/15/20/30 m

Art.-Nr. 80440XXX1

Lautsprecherkabel in verschiedenen Längen, mit Neutrik NL4FX Stecker. 4 x 4 qmm, je Ader 224 x 0,15 Kupferlitzen, Durchmesser 11 mm, Gewicht 273 g/m. Konfektioniert mit rund gepressten Aderendhülsen für größtmögliche Kontaktfläche und geringste Übergangswiderstände.

speakON-Adapter

Art.-Nr. 999654669

Adapter zum Verbinden von zwei Lautsprecherleitungen.

PD-32-6 V2 TRUE1

Art.-Nr. 999492020

Intelligenter 32 A Drehstromverteiler für sämtliche Anwendungen in der Veranstaltungsbranche und Installationen. 32 A CEE Eingang, Ausgang 6 x Schuko (wahlweise deutsche oder schweizer Norm) parallel dazu 6 x Neutrik powerCON TRUE1, 1 x 16 A CEE, 6 x Fi/LS-Kombinationsautomaten (kein Haupt-Fi nötig, dadurch hohe Betriebssicherheit), eingebautes Multimessinstrument mit großem Display zum Messen aller elektrischen Parameter. Große Erdungsschraube zum Erden von Bühnen und Traversenkonstruktion. Idealer Verteiler für HDSP-Verstärker und passend zu den Stackrackcases, 19"/3HE.

PD-32-6 V2 powerCON

Art.-Nr. 999492010

Intelligenter 32 A Drehstromverteiler für sämtliche Anwendungen in der Veranstaltungsbranche und Installationen. 32 A CEE Eingang, Ausgang 6 x Schuko (wahlweise deutsche oder schweizer Norm) parallel dazu 6 x Neutrik powerCON, 1 x 16 A CEE, 6 x Fi/LS-Kombinationsautomaten (kein Haupt-Fi nötig, dadurch hohe Betriebssicherheit), eingebautes Multimessinstrument mit großem Display zum Messen aller elektrischen Parameter. Große Erdungsschraube zum Erden von Bühnen und Traversenkonstruktion. Idealer Verteiler für HDSP-Verstärker und passend zu den Stackrackcases, 19"/3HE.

PD-32-6 V2 Multipin

Art.-Nr. 999492030

Intelligenter 32 A Drehstromverteiler für sämtliche Anwendungen in der Veranstaltungsbranche und Installationen. 32 A CEE Eingang, Ausgang 6 x Schuko (wahlweise deutsche oder schweizer Norm) und 1 x Multipin ILME 16 pol., 1 x 16 A CEE, 6 x Fi/LS-Kombinationsautomaten (kein Haupt-Fi nötig, dadurch hohe Betriebssicherheit), eingebautes Multimessinstrument mit großem Display zum Messen aller elektrischen Parameter. Große Erdungsschraube zum Erden von Bühnen und Traversenkonstruktion. Idealer Verteiler für HDSP-Verstärker und passend zu den Stackrackcases, 19"/3HE.

Bagax Produktkatalog

Download Produktkatalog 2023 (Deutsche Version)

BAGAX 2HE/19" SDS Stack-Rack

Art.-Nr. 9B1910002

SDS Stack-Rack (Slide-Door Shockmount) mit einschiebbaren Deckeln, Labelholder an Frontdeckel, außenliegender Verriegelung und versenkte Griffe. Rackschienen mit eingebautem Gerät von außen verstellbar. Kabeldurchführung zum untereinander verkabeln mit geschlossenen Deckel. Maße (HxBxT): 156 x 600 x 600 mm.

BAGAX 3HE/19" SDS Stack-Rack

Art.-Nr. 9B1910003

SDS Stack-Rack (Slide-Door Shockmount) mit einschiebbaren Deckeln, Labelholder an Frontdeckel, außenliegender Verriegelung und versenkte Griffe. Rackschienen mit eingebautem Gerät von außen verstellbar. Kabeldurchführung zum untereinander verkabeln mit geschlossenen Deckel. Maße (HxBxT): 201 x 600 x 600 mm.

BAGAX 4HE/19" SDS Stack-Rack

Art.-Nr. 9B1910004

SDS Stack-Rack (Slide-Door Shockmount) mit einschiebbaren Deckeln, Labelholder an Frontdeckel, außenliegender Verriegelung und versenkte Griffe. Rackschienen mit eingebautem Gerät von außen verstellbar. Kabeldurchführung zum untereinander verkabeln mit geschlossenen Deckel. Maße (HxBxT): 225 x 600 x 600 mm.

BAGAX 6HE/19" SDS Stack-Rack

Art.-Nr. 9B1910006

SDS Stack-Rack (Slide-Door Shockmount) mit einschiebbaren Deckeln, Labelholder an Frontdeckel, außenliegender Verriegelung und versenkte Griffe. Rackschienen mit eingebautem Gerät von außen verstellbar. Kabeldurchführung zum untereinander verkabeln mit geschlossenen Deckel. Maße (HxBxT): 336 x 600 x 600 mm.

BAGAX 2HE/19"/ED SDS Stack-Rack

Art.-Nr. 9B1920002

ED SDS Stack-Rack (Extra Deep Slide-Door Shockmount) mit einschiebbaren Deckeln, Labelholder an Frontdeckel, außenliegender Verriegelung und versenkte Griffe. Rackschienen mit eingebautem Gerät von außen verstellbar. Kabeldurchführung zum untereinander verkabeln mit geschlossenen Deckel. Maße (HxBxT): 156 x 600 x 780 mm.

BAGAX 4HE/19"/ED SDS Stack-Rack

Art.-Nr. 9B1920004

ED SDS Stack-Rack (Extra Deep Slide-Door Shockmount) mit einschiebbaren Deckeln, Labelholder an Frontdeckel, außenliegender Verriegelung und versenkte Griffe. Rackschienen mit eingebautem Gerät von außen verstellbar. Kabeldurchführung zum untereinander verkabeln mit geschlossenen Deckel. Maße (HxBxT): 225 x 600 x 780 mm.

BAGAX 6HE/19"/ED SDS Stack-Rack

Art.-Nr. 9B1920006

ED SDS Stack-Rack (Extra Deep Slide-Door Shockmount) mit einschiebbaren Deckeln, Labelholder an Frontdeckel, außenliegender Verriegelung und versenkte Griffe. Rackschienen mit eingebautem Gerät von außen verstellbar. Kabeldurchführung zum untereinander verkabeln mit geschlossenen Deckel. Maße (HxBxT): 336 x 600 x 780 mm.

BAGAX Rollbrett für ED SDS & SDS Stack-Racks

Art.-Nr. 9B1940000

Rollenbrett für ED SDS und SDS Stack-Rack System. Mit Stapelmulden und Verriegelungssystem, 4 x 100 mm Blue Wheels, zwei davon gebremst, Tragfähigkeit 450 kg.

Schuko V6 3/6/10/15/20 m

Art.-Nr. 80325XXX4

Schuko-6-fach Verteiler mit Titanex H07RN-F 3 x 2,5 qmm Kabel in verschiedenen Längen. Die spezielle Manteloberfläche nimmt wenig Schmutz an und ist gut zu reinigen. Auch kalt noch flexibel. Konfektioniert mit rund gepressten Aderendhülsen für größtmögliche Kontaktfläche und geringste Übergangswiderstände.

XLR-Signalkabel 0,5/3/6/10/15/20/30/50 m

Art.-Nr. 80205XXX5

XLR-Signalkabel in verschiedenen Längen, mit Neutrik Steckern NC3FXX-B und NC3MXX-B, schwarzes Gehäuse, vergoldete Kontakte. Großer Adernquerschnitt von 2 x 0,5 qmm mit 28 x 0,15 qmm Kupferlitzen je Ader, 100 % Schirmung durch dichten CU-Spiralwender und metalisiertem Vlies.

powerCON TRUE1-TOP 3/6/10/15/20/30/50 m

Art.-Nr. 80325XXX3

Titanex H07RN-F 3 x 2,5 qmm Kabel in verschiedenen Längen. Die spezielle Manteloberfläche nimmt wenig Schmutz an und ist gut zu reinigen. Auch kalt noch flexibel. Konfektioniert mit rund gepressten Aderendhülsen für größtmögliche Kontaktfläche und geringste Übergangswiderstände. Mit Neutrik powerCON TRUE1 - NAC3FX-W-TOP und NAC3MX-W-TOP Gerätesteckern.

powerCON TRUE1-TOP-Schuko 3/6/10/15/20/30/50 m

Art.-Nr. 80325XXX2

Titanex H07RN-F 3 x 2,5 qmm Kabel in verschiedenen Längen. Die spezielle Manteloberfläche nimmt wenig Schmutz an und ist gut zu reinigen. Auch kalt noch flexibel. Konfektioniert mit rund gepressten Aderendhülsen für größtmögliche Kontaktfläche und geringste Übergangswiderstände. Mit Neutrik powerCON TRUE1 - NAC3FX-W-TOP und Schuko Gerätesteckern.
