Info

  • 1 x 10" kompakter Bassreflex-Subwoofer
  • Mehrfarbig in zwei- oder drei Farben möglich
  • U-Bügel für Decken-, Boden oder Traversenmontage
  • M20 Aufnahmeflansch für Distanzstange
  • Klappgriff in der Rückwand (optional)
  • Unsichtbarer Wandhalter (optional)
  • Neutrik und Phoenix Contact Anschlüsse
  • Feuchtigkeitsresistentes Chassis

Der Aleasub-10 ist ein passender Bass zur erfolgreichen Alea-4 und rundet diese im Tieftonbereich ab. Er ist ein Bass-Reflex-Subwoofer der durch sein formschönes und modernes Design auch optischen Ansprüchen gerecht wird. Der Aleasub-10 überzeugt zudem mit hohem Wirkungsgrad und Tiefgang bei sehr sauberen und detaillierten Übertragungseigenschaften sowie kleinsten Gehäuseabmessungen. Durch seine kompakte Bauweise lässt er sich unauffällig in jede Location einfügen.

Der 10" Ferrit Tieftöner mit hochbelastbarer 3" Schwingspule neuster Generation ist Feuchtigkeitsresistent beschichtet. Zum Anschluss stehen zwei Neutrik Speakon und parallel dazu 4-polige Phoenix Contact Buchsen zur Verfügung.

Durch das einheitliche Design der Alea Lautsprecher ergeben sich die gleichen gestalterischen Möglichkeiten. Auch der Aleasub-10 lässt sich, wie die Alea-4 in allen RAL- und Effektfarben, oder auch mehrfarbig in bi- oder tri-color nach Kundenwunsch bestellen. Dabei kann dem Lautsprechergehäuse, dem feinmaschigen Wabenfrontgitter und dem Zierring auf der Schallwand jeweils eine separate Farbe gegeben werden. Das Gitter und der Zierring können auch vergoldet oder verchromt werden. So kann der Aleasub auch an eine CI (Corporate Identity) oder auf spezielle Designwünsche angepasst werden.

Der optional erhältliche, sehr stabile U-Bügel, ermöglicht eine sichere Montage an Decken oder Traversen. Zusätzlich steht noch, wie bei der Alea-4 die sehr elegante, verdeckte Wandhalterung zur Verfügung. Auch beim Aleasub ist die Rückwand im Gehäuse zurückgesetzt und bietet Platz für einen flach anliegenden Wandhalter und Phoenix Contact Anschlüsse.

Wer den Aleasub-10 für den mobilen Einsatz nutzen möchte, kann den optional erhältlichen Klappgriff an die Rückwand montieren und die im Lieferumfang beiliegenden Gummifüße an markierte Punkte im Gehäuseboden schrauben.

Alle diese technischen sowie auch gestalterischen Möglichkeiten machen den Aleasub-10 zum professionellen und universellen Beschallungswerkzeug. In Verbindung mit den Alea-4 Mid-High Lautsprechern ergibt sich eine kompakte und optisch ansprechende Mini-PA.

Ansteuerung

Der Aleasub-10 wird an einem Kanal (2.400 W/4 Ω) des HDSP-6, HDSP-4 oder HDSP-3 Verstärkers betrieben. Ein Tieftöner ist in 8 Ω ausgeführt, somit ergibt sich eine Anschlussimpedanz von 4 Ω.

In den HDSP-Verstärkern sind Preseteinstellungen zur Kombination mit Voice-Acoustic Alea-4 enthalten. An einem HDSP-6 oder HDSP-4 Verstärker können bis zu vier Stück und an einem HDSP-3 bis zu 2 Stück Aleasub-10 angeschlossen werden.

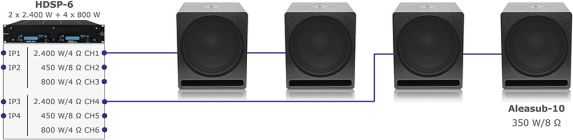

Aleasub-10 über HDSP-6
Aleasub-10 über HDSP-6

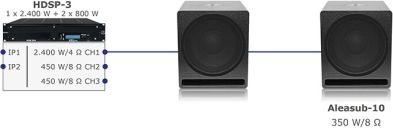

Aleasub-10 über HDSP-3
Aleasub-10 über HDSP-3

Technische Daten

Bestückung
1 x 10" Ferrit Tieftöner mit 3" Schwingspule

Untere Grenzfrequenz
39 Hz (- 10 dB)
49 Hz (- 3 dB)

Impedanz
8 Ω aktiv getrennt

Belastbarkeit (AES / Program / Peak)
350 W / 700 W / 1.400 W

Mittlerer Wirkungsgrad 1 W/1 m
92 dB SPL (half space)

Schalldruck bei (AES / Program / Peak)
117 dB SPL / 120 dB SPL / 123 dB SPL

Anschluss
2 x Neutrik NL4 Speakon IN/OUT 2+/- (alle Kanäle durchgeschliffen)
1 x Phoenix Contact Anschlüsse, 4 polig aufgeteilt auf 2 x IN/OUT, durchverdrahtet mit Speakon

Oberfläche
Polyurea Beschichtung in RAL 9005. Mit Warnex Strukturlack auch Sonderfarben möglich

Maße / Gewicht
363 (H) x 306 (B) x 430 mm (T) / 14,7 kg

Downloads

Zubehör

U-Montagebügel Aleasub-10

Art.-Nr. 401001001

Stabiler Schwenkbügel zum Hinstellen und Ausrichten oder Montage an Traversen, Wänden und Decken.

Wandhalter für verdeckte Montage Aleasub-10

Art.-Nr. 401002001

Eine sehr elegante und verdeckte Montagemöglichkeit ohne Bügel für Aleasub-10. Die Rückwand der Lautsprecher ist im Gehäuse zurückgesetzt. In diesem hinteren Volumen ist Platz für einen flach anliegenden Wandhalter und Phoenix Contact Anschlussklemmen. Das Gehäuse umschliesst komplett den Halter.

Klappgriff Aleasub-10

Art.-Nr. 999934482

Tragegriff zur Montage an der Rückwand vom Aleasub-10.

speakON Kabel 0.5/1/3/6/10/15/20/30 m

Art.-Nr. 80440XXX1

Lautsprecherkabel in verschiedenen Längen, mit Neutrik NL4FX Stecker. 4 x 4 qmm, je Ader 224 x 0,15 Kupferlitzen, Durchmesser 11 mm, Gewicht 273 g/m. Konfektioniert mit rund gepressten Aderendhülsen für größtmögliche Kontaktfläche und geringste Übergangswiderstände.

speakON-Adapter

Art.-Nr. 999654669

Adapter zum Verbinden von zwei Lautsprecherleitungen.
