Info
- 1 x 15" kompakter Bassreflex-Subwoofer
- Weltweit niedrigster 15" Bass mit nur 36 cm Bauhöhe

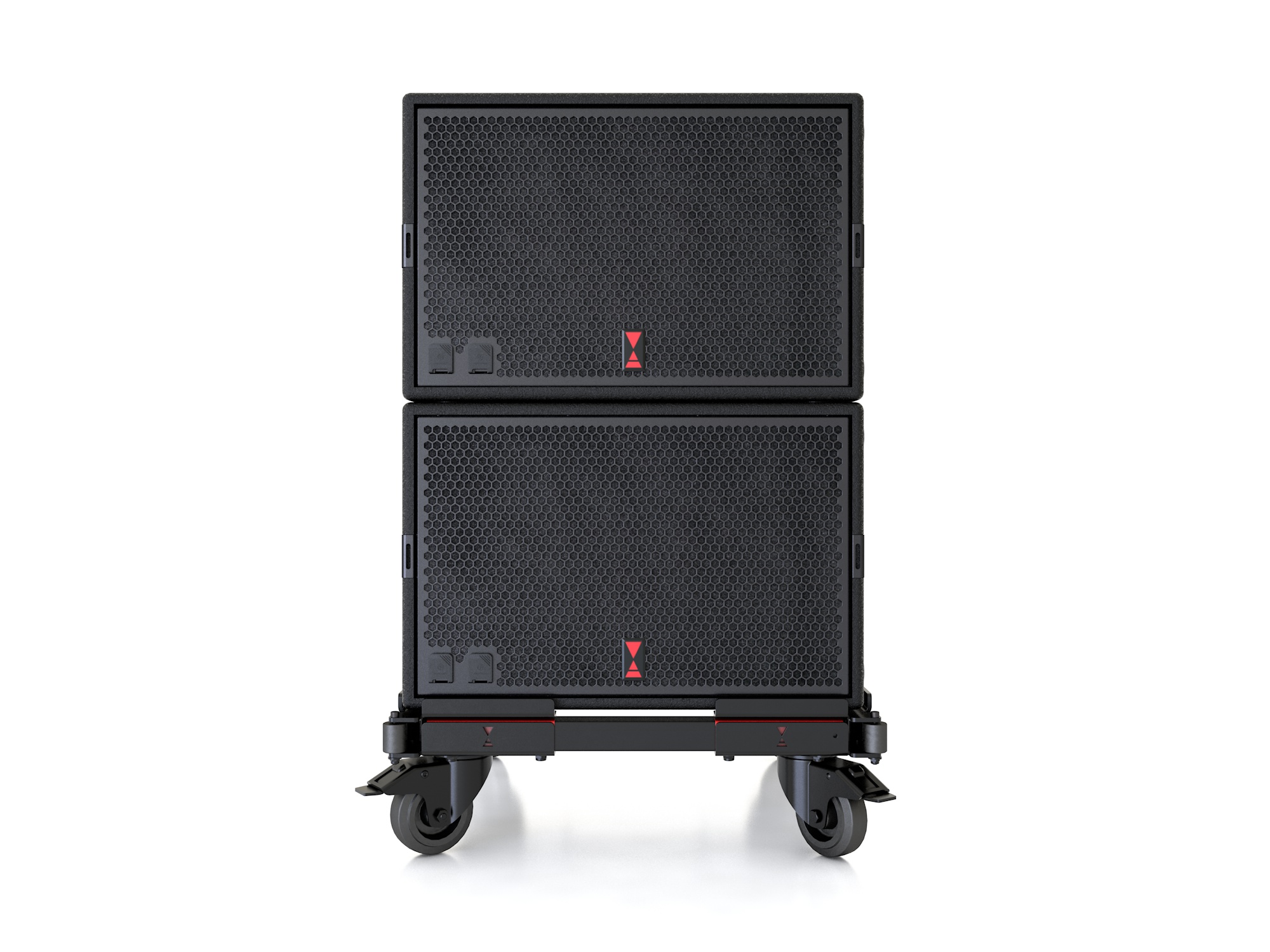

- Horizontal und vertikal stackbar
- Zusätzliche Speakonbuchsen im Gitter für frontseitigen Anschluss

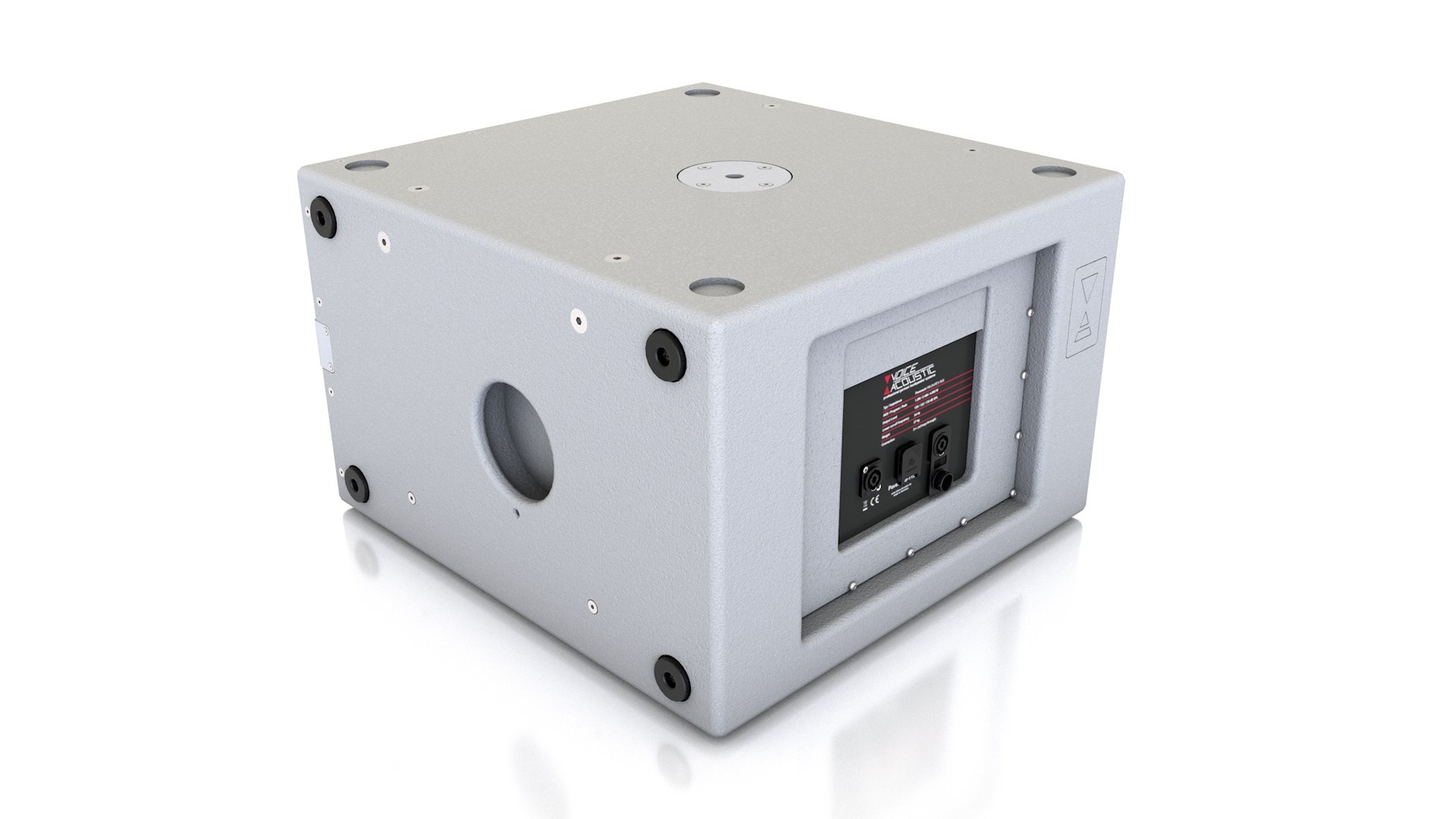

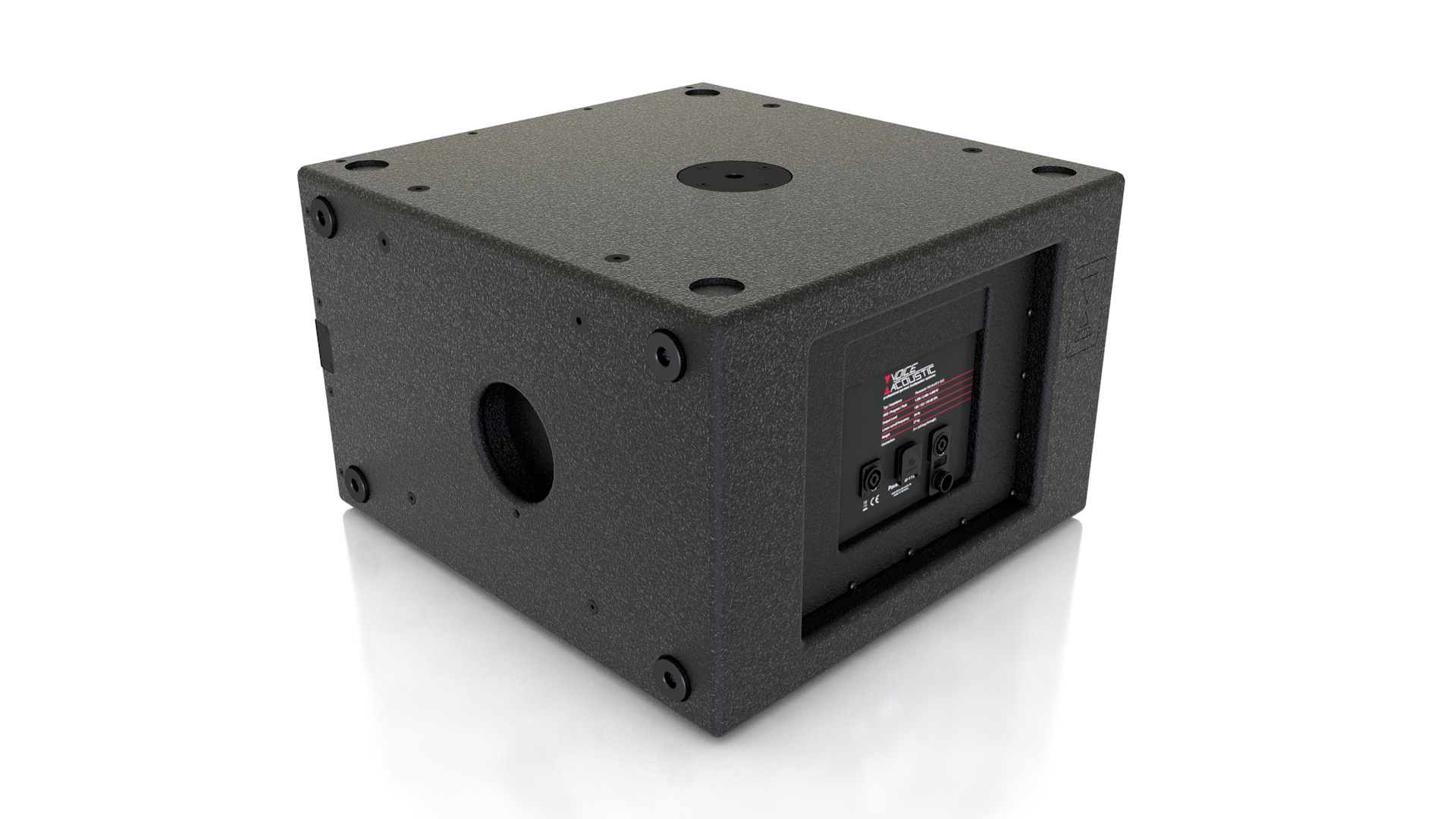

Der Paveosub-115 ist ein sehr kompakter Bassreflex-Subwoofer für universelle Anwendungen.
Mit seiner geringen Bauhöhe von nur 36 cm und einer Breite und Tiefe von lediglich 54 x 57 cm eignet sich der Bass ideal für Festinstallationen, wo es auf dezente Optik ankommt und die Lautsprecher möglichst unauffällig in die Architektur integriert werden sollen.
Im mobilen Einsatz spart der Bass mit nur 110 Litern Transportvolumen viel Platz und Gewicht ein.
Die beiden großen Griffe lassen sich von allen Seiten anfassen und liegen im Schwerpunkt.
Für ein einfaches Handling des nur 27 kg leichten Subwoofers gibt es als Zubehör ein abnehmbares und stapelbares Frontrollenbrett. Die optionale Transportschutzhülle dient bei Outdoor Events auch als Wetterschutz.
In dem Paveosub-115 kommt ein mit 1.200 W AES belastbares, neuentwickeltes Neodymchassis mit 4“ Voice-Coil zum Einsatz. Für besonders niedrige Verzerrungen verfügt das Magnetsystem über drei Demodulationsringe. Massive Kühlrippen sorgen für eine niedrige Powercompression bei Höchstleistungen. Zusammen mit einem hohen linearen Hub und einer geringen bewegten Masse bietet der Subwoofer eine tiefreichende, druckvolle und gleichzeitig sehr präzise Basswiedergabe.
Interne Verstrebungen sorgen für höchste Stabilität und unterbinden ungewollte Gehäuseresonanzen.

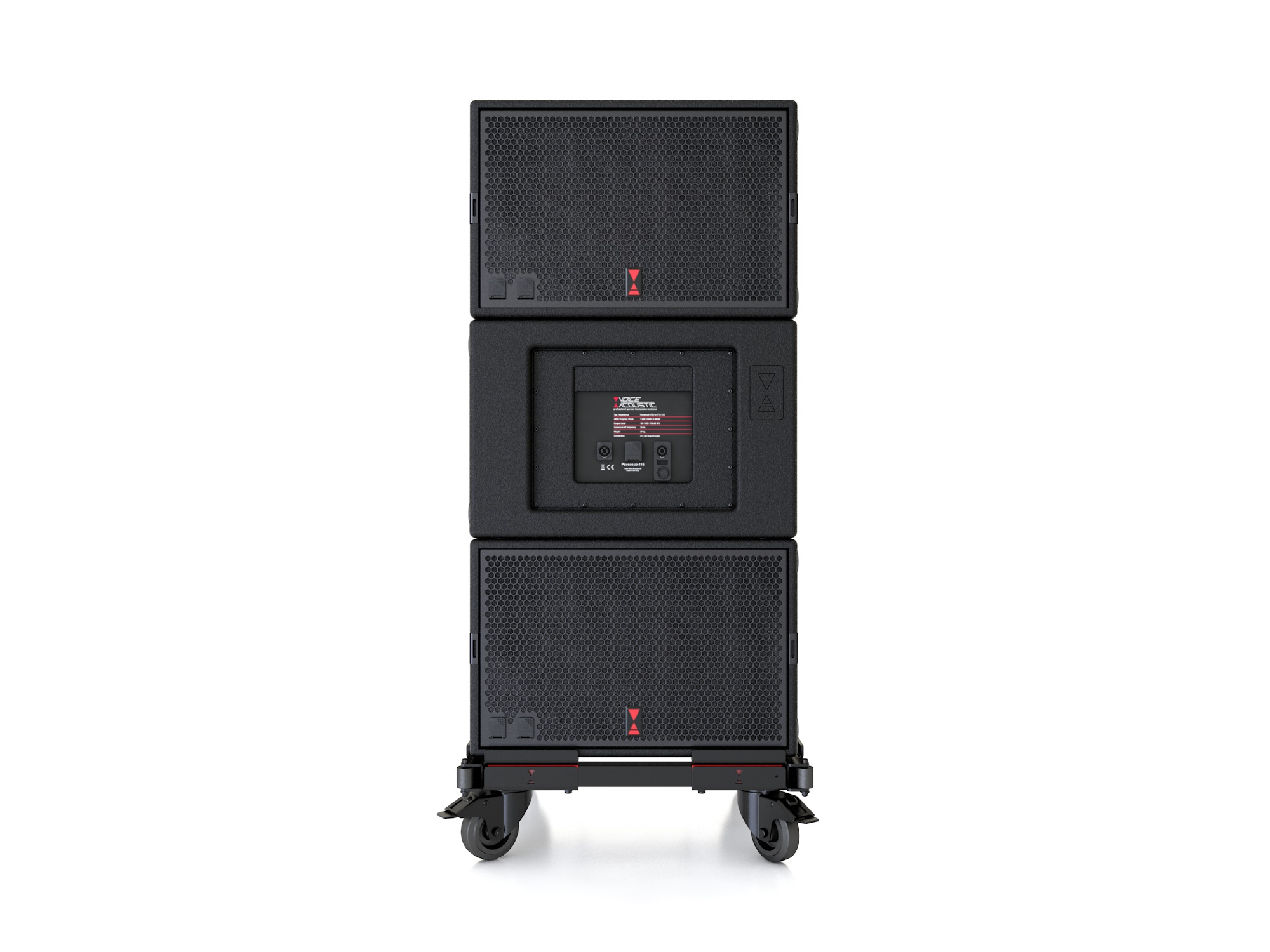

Über zwei frontseitig im Gitter verbaute Speakonbuchsen kann der Paveosub-115 von vorne angeschlossen werden, wenn er Beispielsweise unter Bühnenpodesten steht oder in cardioiden Anwendungen betrieben wird. Zum Schutz gegen Schmutz und Feuchtigkeit sind die Buchsen mit unverlierbaren Gummikappen abgedeckt.

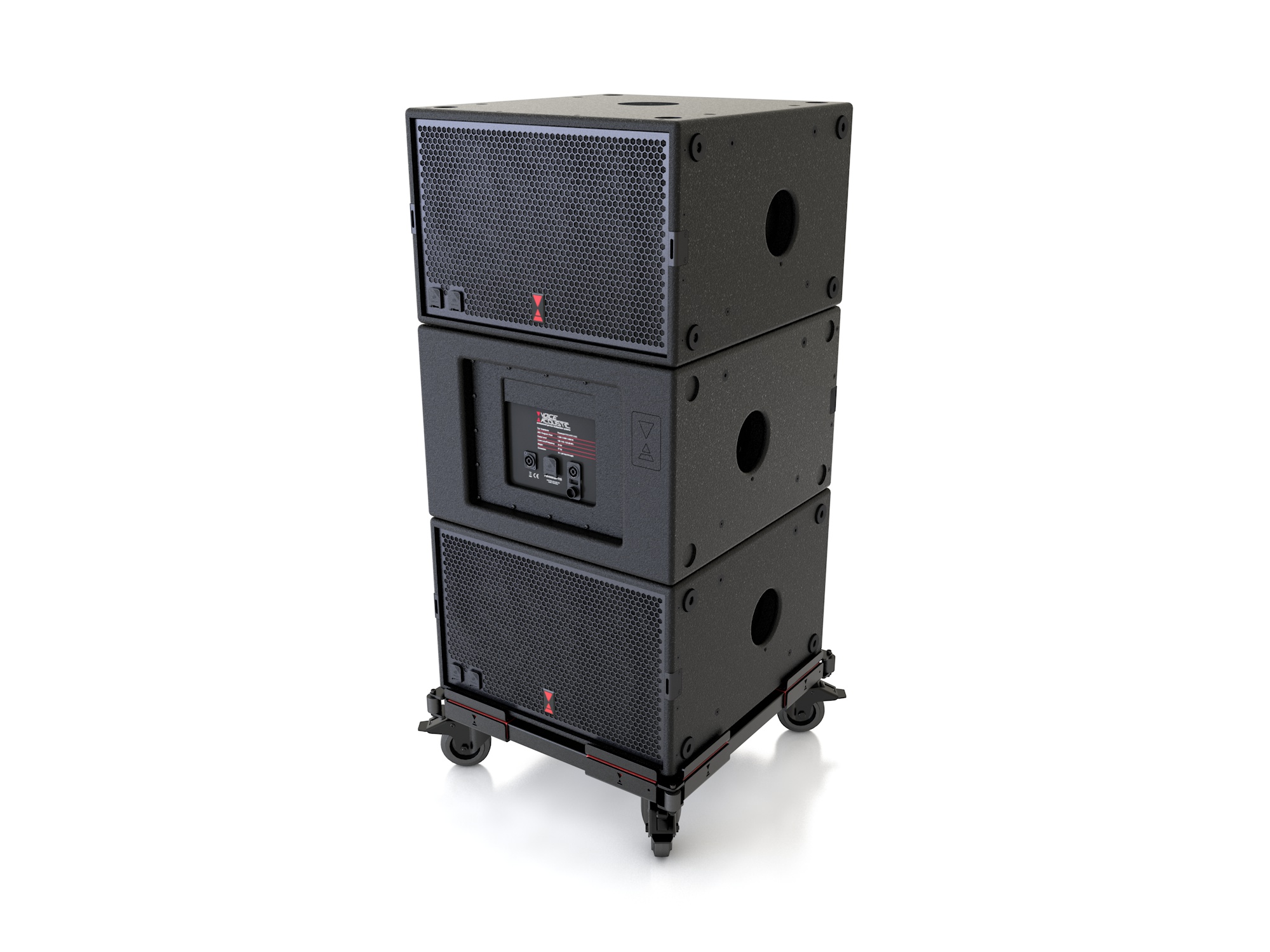

Der Subwoofer kann flach liegend oder hochkant stehend eingesetzt werden. An zwei Seite befinden sich Stackingmulden, Gummifüße und M20 Flansche für flexiblen Einsatz mit ansprechender Optik, je nach kombiniertem Topteil. Hochkant stehend bildet der Paveosub eine sehr schlanke Silhouette.

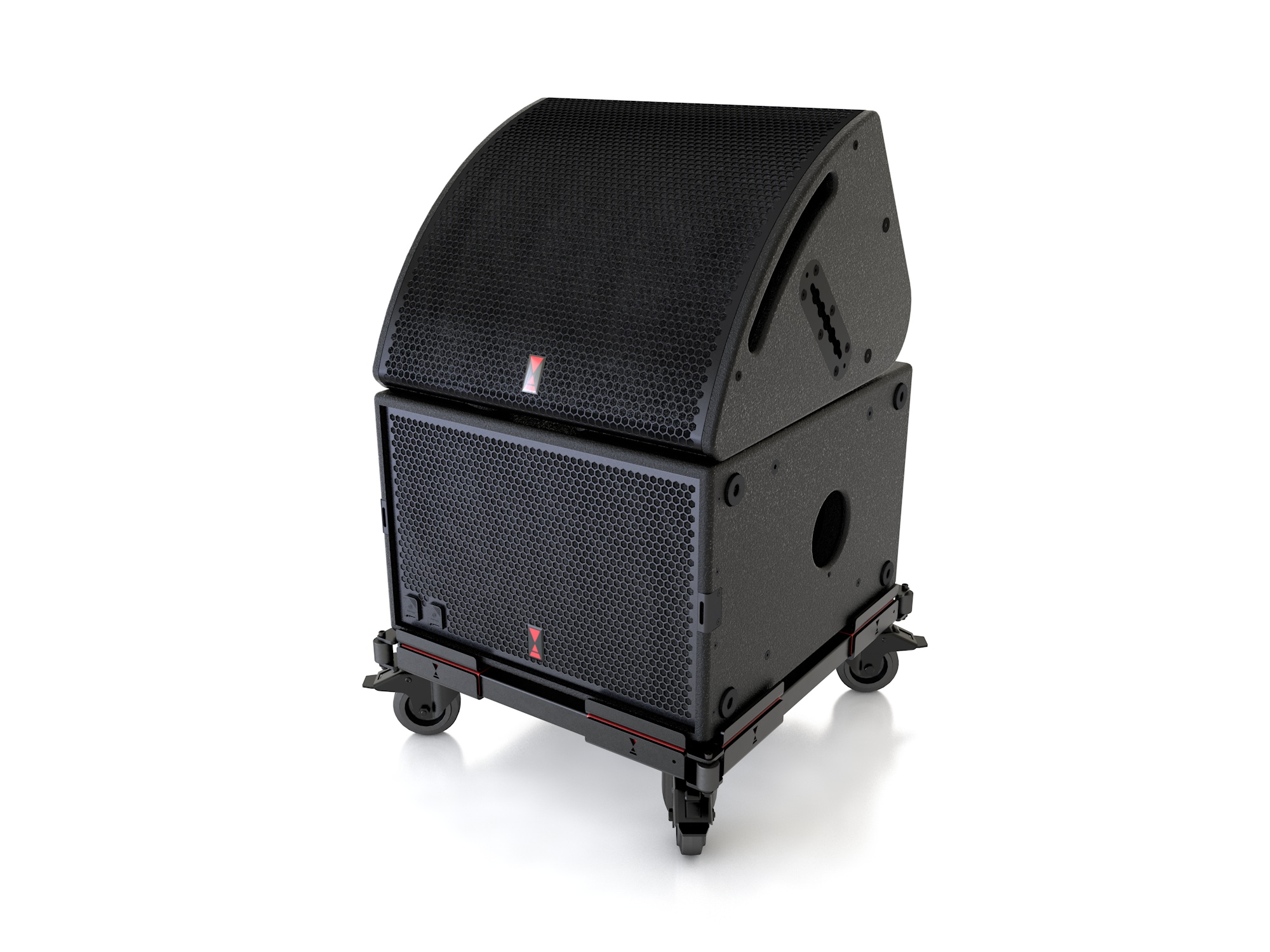

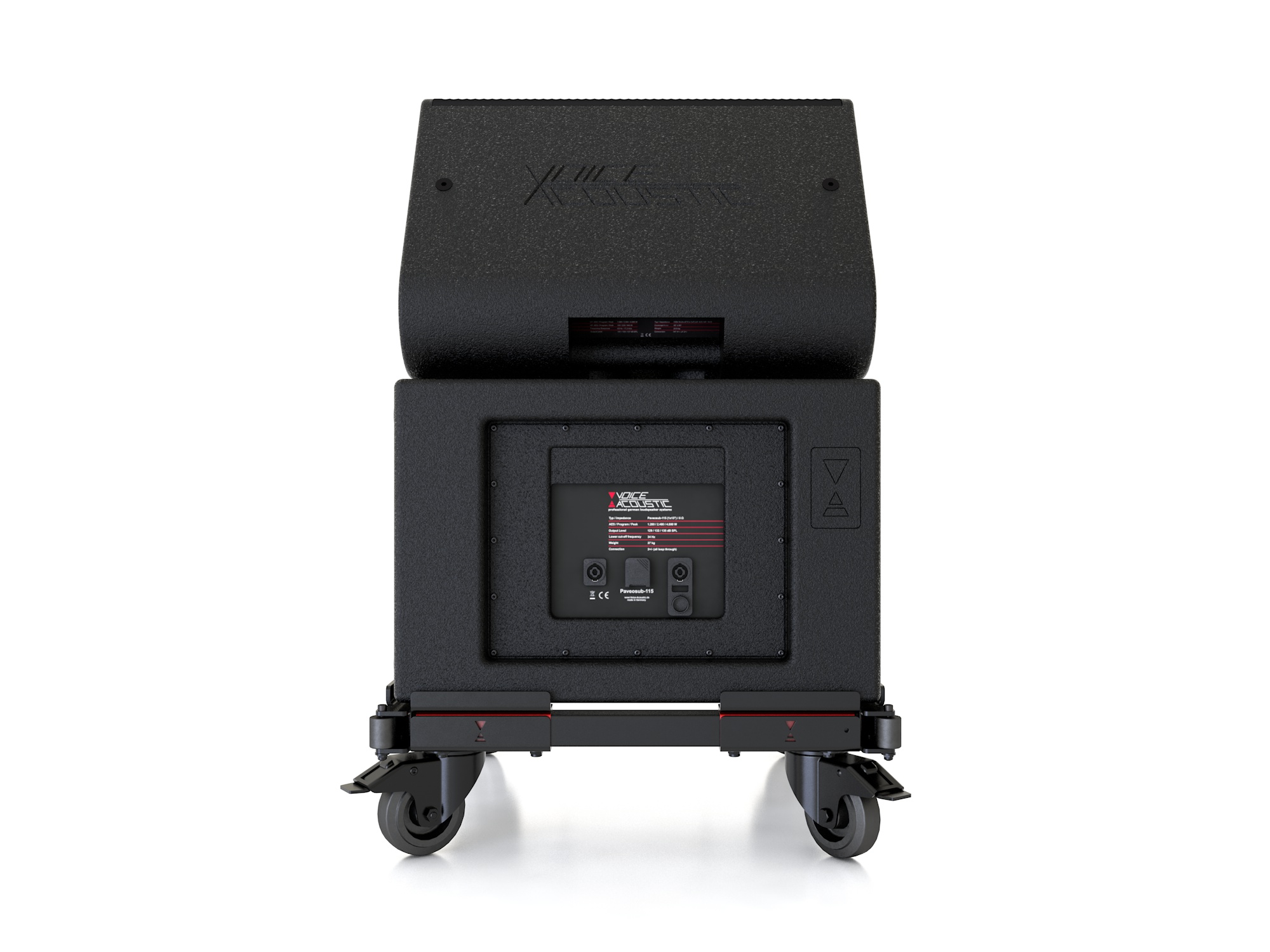

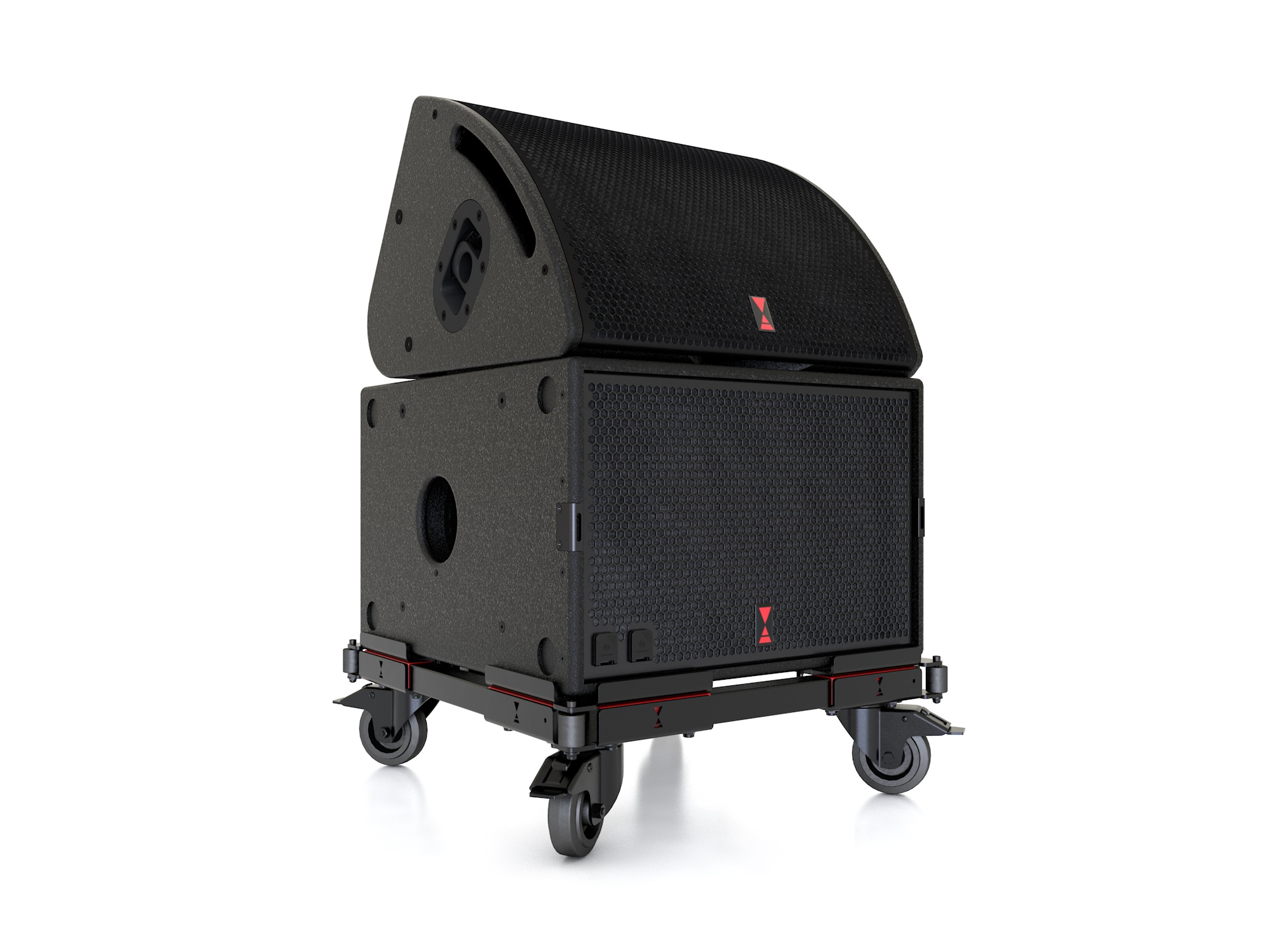

Die Stackingmulden auf der Oberseite des Basses sind in demselben Foodprint wie der CXN-16 Bühnenmonitor angelegt. Zudem haben beide Lautsprecher eine Breite von 54 cm und bilden so auch optisch eine elegante Einheit und sind ein professionelles Set für z.B. Drum- oder DJ-Monitoring. Von einem self-powered Paveosub-115sp kann eine CXN-16 bi-amping im half-powered Mode gespeist werden.
Der Paveosub-115 kann auch nachträglich im Werk auf die self-powered Version mit 3-kanaligen 4 kW Endstufenmodul und DSP-Board umgebaut werden.
Ansteuerung
Der Paveosub-115 wird an einem Kanal (2.400 W/4 Ω) eines HDSP-Verstärkers betrieben. Der Tieftöner ist in 8 Ω ausgeführt.
In den HDSP-Verstärkern sind Preset-Einstellungen zur Kombination mit Voice-Acoustic Topteilen enthalten.
Zwei Paveosub-115 können durchgeschliffen und parallel an einem Verstärkerkanal betrieben werden. An einem HDSP-6 können bis zu vier Stück Paveosub-115 angeschlossen werden.
Technische Daten
Bestückung
1 x 15" Neodym Langhubtieftöner mit 4" Schwingspule
Untere Grenzfrequenz
34 Hz (- 10 dB)
45 Hz (- 3 dB)
Impedanz
8 Ω aktiv getrennt
Belastbarkeit (AES / Program / Peak)
1.200 W / 2.400 W / 4.800 W
Mittlerer Wirkungsgrad 1 W/1 m
98 dB SPL (half space)
Schalldruck bei (AES / Program / Peak)
129 dB SPL / 132 dB SPL / 135 dB SPL
Anschluss

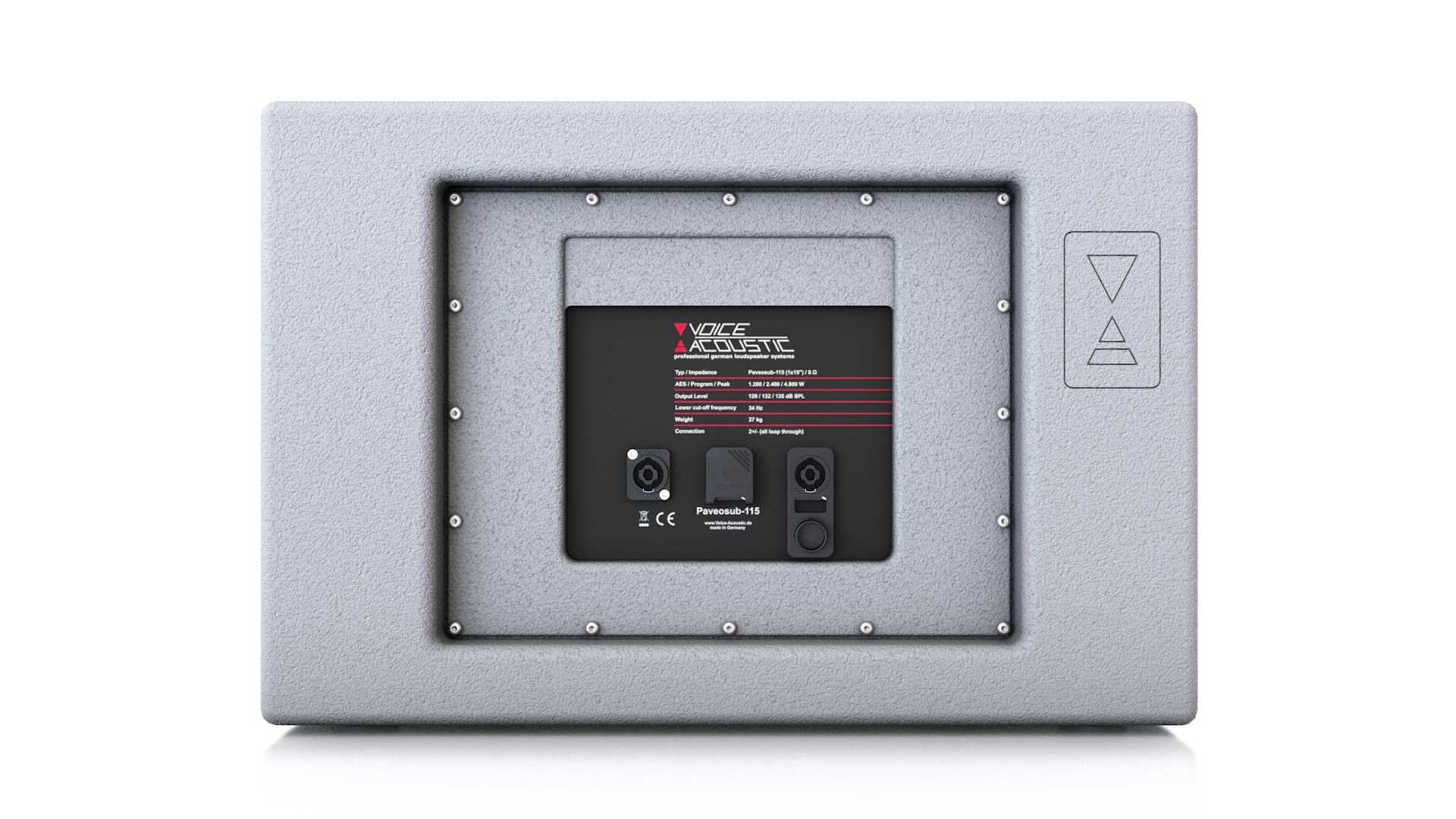

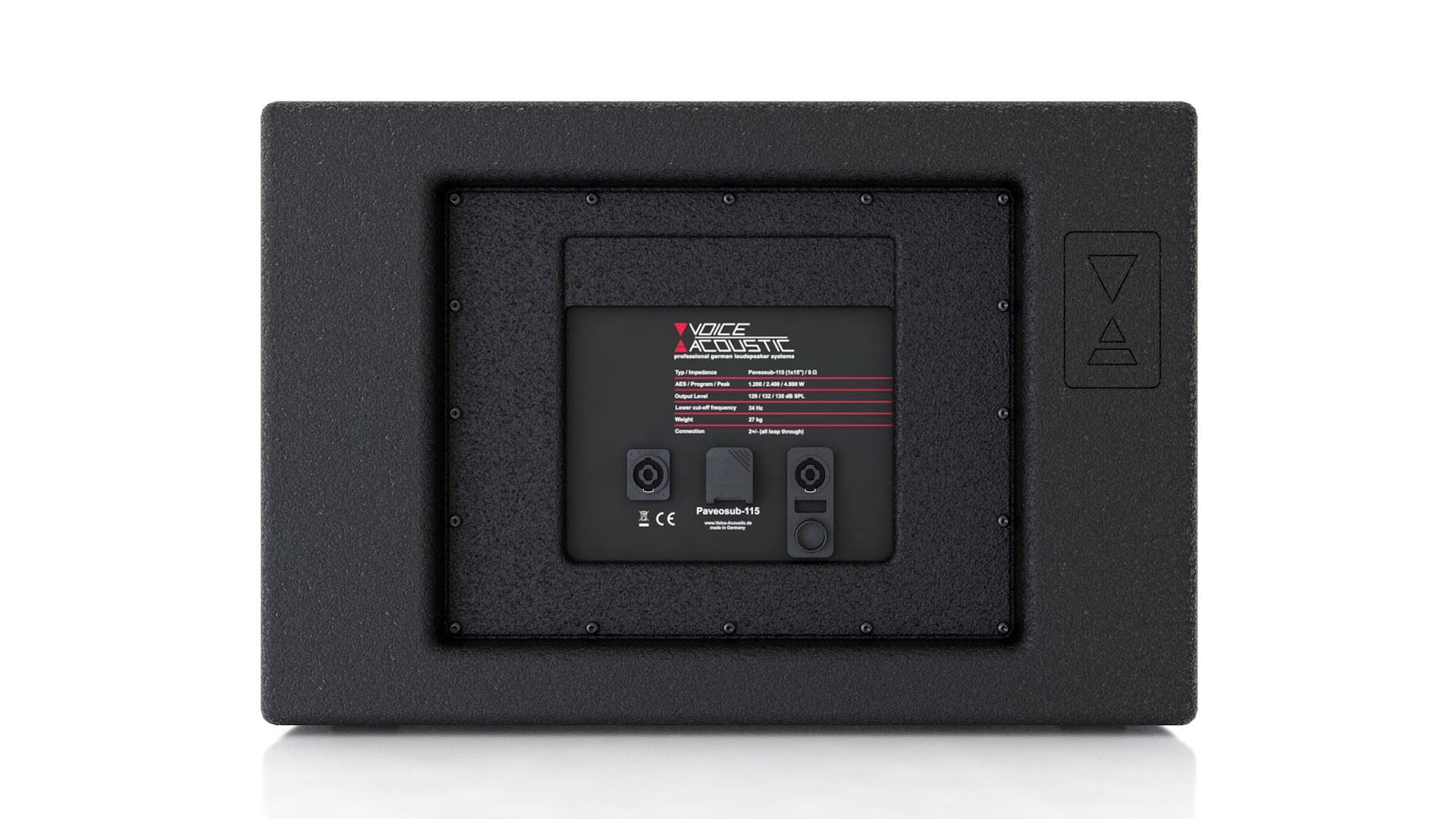

4 x NEUTRIK NL4 IN/OUT 2+/-
Oberfläche
Polyurea Beschichtung in RAL 9005. Mit Warnex Strukturlack auch Sonderfarben möglich
Maße / Gewicht
360 (H) x 540 (B) x 570 (T) mm / 27 kg
Zubehör
Transport- und Regenschutzhaube Paveosub-115
Transport- und Regenschutzhaube für Paveosub-115/115sp, stabiles Codura Gewebe mit Polsterung, alle Griffe und Anschlüsse sind ausgeschnitten.
Abnehmbares Rollenbrett Paveosub-115
Abnehmbares frontseitiges Rollenbrett für Paveosub-115/115sp, 15 mm Holz mit Polyurea Beschichtung, stapelbar, 2 Butterfly-Verschlüsse, 2 Griffe, 4 Black Wheels, gravierter Schriftzug.
Flugplatte Paveosub-115
Art.-Nr. 40115002-9005
Set mit 2 Flugplatten und Schrauben für Paveosub-115/-118. Montage mittels M10 Schrauben an den seitlichen Gewindepunkten mit integrierten Stahlwinkeln des Subwoofergehäuses (ab Baujahr 2022). Die obere Lochreihe ermöglicht mittels Schellen ein Aufhängen an Traverse mit 29cm und 40cm Gurtmaß, ein Abhängen mit Ringösen oder eine direkte Montage mit Schwerlastdübeln in Betondecken.
Flugverbinder Paveosub-115
Art.-Nr. 40115002-9005
Set mit 4 Verbindern und Schrauben zum Aufhängen von Paveosub-115 Subwoofern untereinander. Die Lastaufhängung erfolgt Stahl-in-Stahl mittels M10 Schrauben.
Distanzstange mit Kurbel
Art.-Nr. 999921340
Distanzstange zum Kurbeln mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch. Höhe: 92 - 152 cm. Max. Belastbarkeit: 50 kg.
Teleskopdistanzstange
Art.-Nr. 999921368
Teleskopdistanzstange mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch. Höhe: 110 - 180 cm. Max. Belastbarkeit: 35 kg.
M20 Adapter 250 mm
Art.-Nr. 999921329
Den 250 mm langen Adapter kann man Einzeln oder als Verlängerung für M20 Distanzstangen einsetzen.
Transporttasche für 2 x Stative/-Distanzstangen
Art.-Nr. 999920000
Tragetasche für zwei Lautsprecherstative oder Distanzstangen, auch mit Kurbel. Zwei Innenfächer und Trageschlaufen. Material: Reißfestes Nylongewebe, wasserabweisend.
Kabelklemme für Stative/-Distanzstangen
Art.-Nr. 999935000
Die Kabelklemme aus robustem, langlebigem ABS-Kunststoff ist speziell für Lautsprecherstative und Distanzstangen mit 35 - 36 mm Rohr entwickelt. Sie haftet zugfest am Rohr und hält die Kabel sicher und ordentlich in der von außen zugänglichen 24 x 16 mm Führung.
speakON Kabel 0.5/1/3/6/10/15/20/30 m
Art.-Nr. 80440XXX1
Lautsprecherkabel in verschiedenen Längen, mit Neutrik NL4FX Stecker. 4 x 4 qmm, je Ader 224 x 0,15 Kupferlitzen, Durchmesser 11 mm, Gewicht 273 g/m. Konfektioniert mit rund gepressten Aderendhülsen für größtmögliche Kontaktfläche und geringste Übergangswiderstände.
speakON-Adapter
Art.-Nr. 999654669
Adapter zum Verbinden von zwei Lautsprecherleitungen.
