  • 10"/1" skalierbarer Multifunktionslautsprecher mit Monitorschräge
  • Abstrahlung mit drehbaren Horn 90° x 40°
  • Horizontal arraybar mit Interferenzminimierung
  • Click-in Flyware, werkzeuglose Flugmechanik

Die Modular-10 ist ein kompakter und leistungsstarker Multifunktionslautsprecher mit hochwertiger 10"/1" Neodym-Bestückung und Passivweiche. Der Name ist Programm: Die Modular-Serie ist äußerst flexibel und stellt ein Novum in der Kombination von arraybaren Point Source Systemen und multifunktional einsetzbaren Einzellautsprechern dar. Neben dem Einsatz als Stand-Alone-Lautsprecher, leistungsstarken Topteil mit Bassunterstützung oder Monitor auf Bühnen ist die Modular-Serie auch für den Betrieb mit mehreren Einheiten nebeneinander im horizontalen Array konzipiert.

Die Interferenzen und damit verbundenen Klangbeeinträchtigungen zwischen den Schallquellen werden durch eine spezielle Gehäusegeometrie, passend zum schmaleren Abstrahlwinkel des rotierbaren Hornes, auf ein geringst mögliches Maß reduziert. Jedes Horn arbeitet nur in seinem definierten Abstrahlbereich. Diese Technik ist beim Patentamt eingetragen und ermöglicht dem Nutzer ein noch größeres Anwendungsfeld mit nur einem Lautsprechermodel.

Die ebenfalls beim Patentamt eingetragene, neue Easyfly-Mechanik zum Einklicken erlaubt ein werkzeugloses Aufhängen und exaktes Ausrichten in wenigen Sekunden. Die Mechanik ist wesentlich eleganter und kleiner als ein herkömmlicher Flugbügel. Die Modular-Serie ist mit unauffälligen Aufnahmeschienen an zwei Gehäuseseiten ausgestattet. Dadurch lässt sich der Lautsprecher mit der Easyfly-Mechanik hochkant oder quer fliegen. Rückseitig steht noch eine dritte Flugschiene für ein vorgeschriebenes Sicherheitsfangseil zur Verfügung.

Zum genauen Ausrichten auf einem Stativ oder Distanzstange verfügt die Modular-Serie über einen internen, neigbaren Boxenflansch der sich in +/- 18° Neigung einstellen lässt. Dies ermöglicht mehr Direktschall beim Zuhörer ankommen zu lassen und den Raum mit weniger Reflexionen anzuregen.

Das in der Modular-10 zum Einsatz kommende 10" Chassis neuster Generation wurde speziell auf saubere, detaillierte Mitteltonwiedergabe mit hohem, unverzerrtem Schalldruck entwickelt. Eine geringe bewegte Masse (mms 31 g) in Verbindung mit dem extrem kräftigen Neodymantrieb (B/L Faktor 20) ermöglicht einen hohen Wirkungsgrad und eine Performance die sonst nur mit größeren Lautsprechern zu erreichen ist. Durch aufwändige Belüftungsöffnungen im Magnetsystem ist das Chassis hoch belastbar, führt die Wärme optimal ab und hält die Powercompression gering. Aluminium Demodulationsringe im Magnetsystem sorgen für geringste Verzerrungen.

In Festinstallationen wird die Modular-10 mit der Easyfly-Mechanik, rückseitig montier-, neig- und schwenkbarer Wandhalterung oder den 8 internen M10 Gewindepunkten mit Stahlinnenwinkeln installiert.

Ansteuerung

Die Modular-10 wird an einem Kanal (800 W/4 Ω) eines HDSP-Verstärkers betrieben. Der Tieftöner und Hochtöner ist in 8 Ω ausgeführt.

Zwei Modular-10 können mit einem 4 pol. Kabel durchgeschliffen und parallel von denselben Verstärkerkanal betrieben werden.

An einem HDSP-6 können bis zu 8 Stück Modular-10 passiv angeschlossen werden. An einem self-powered Subwoofer können bis zu vier Stück Modular-10 passiv angeschlossen werden.

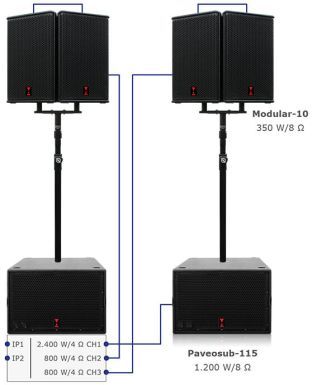

Modular-10 passiv über Paveosub-115sp
Modular-10 passiv über Paveosub-115sp

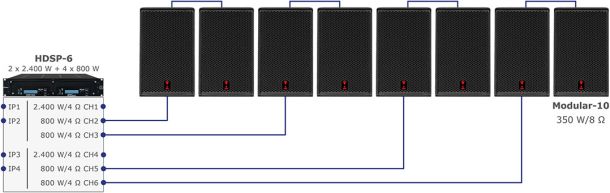

Modular-10 passiv über HDSP-6
Modular-10 passiv über HDSP-6

Arraybarkeit

Standardmäßig ist das Horn 90° x 40° eingebaut. Sollen zwei Modular-10 nebeneinander in einem Array verwendet werden, muss das Horn gedreht werden um Interferenzen zu vermeiden.

Modular mit Horn 90 x 40° (v x h)
Modular mit Horn 90 x 40° (v x h)
Modular mit gedrehten Horn 40 x 90° (v x h) Interferenzen minimiert
Modular mit gedrehten Horn 40 x 90° (v x h) Interferenzen minimiert

Technische Daten

Bestückung
LF: 1 x 10" Neodym Tiefmitteltöner mit 2,5" Schwingspule
HF: 1 x 1" Neodym Hochtöner mit 1,7" Schwingspule

Frequenzgang
70 Hz - 22 kHz (- 10 dB)
107 Hz - 21 kHz (+/- 3 dB)

Abstrahlverhalten (h x v)
90° x 40° (rotier- und arraybares Horn)

Impedanz
8 Ω

Belastbarkeit (AES / Program / Peak)
350 W / 700 W / 1.400 W

Mittlerer Wirkungsgrad 1 W/1 m
100 dB SPL

Schalldruck bei (AES / Program / Peak)
125 dB SPL / 128 dB SPL / 131 dB SPL

Anschluss
4 x NEUTRIK NL4 IN/OUT 1+/- (4-polig durchgeschliffen)

Oberfläche
Polyurea Beschichtung in RAL 9005. Mit Warnex Strukturlack auch Sonderfarben möglich

Maße / Gewicht
520 (H) x 321 (B) x 267 mm (T) / 15,3 kg

Downloads

Zubehör

Transport- und Regenschutzhaube Modular-10

Art.-Nr. 500101100 | 500101200

Transport- und Regenschutzhaube für die Modular-10, stabiles Codura Gewebe mit Polsterung, alle Griffe sind ausgeschnitten. Die Frontseite lässt sich zur Seite klappen, dahinter befindet sich eine schalldurchlässige Gase als Regenschutz für Outdooreinsätze.

Heavy-Duty Hauben-Flightcase für Modular-10

Art.-Nr. 500103001

Heavy-Duty Hauben-Flightcase für bis zu zwei Modular-10. 4 Blue Wheels (2 mit Bremse), 4 große Butterflys, 6 große Klappgriffe, 9 mm Holz mit schwarzer und kratzfester Oberfläche, stabiles 35 x 35 mm Kantenprofil mit 2,5 mm Materialstärke und 5 mm Außenradius und versenkter Nietrille.
Maße/Gewicht: 724 (H) x 400 (B) x 675 mm (T) / 29,00 kg.

Easyfly-Mechanik

Art.-Nr. 409991001

Werkzeuglose Flug-Mechanik zum Einklicken und exakten Ausrichten eines Lautsprechers in der horizontalen und vertikalen Achse. Abnehmbare Aufnahme für z.B. die Selbsthaltende Traversen-Schelle inklusive.

Tragetasche für Easyfly-Mechanik

Art.-Nr. 409992000

Tragetasche für bis zu zwei Easyfly-Mechaniken mit angebauter Traversenschelle, plus Zubehörfach für z.B. zwei Sicherheitsfangseile mit Single-Studs.

Selbsthaltende Traversen-Schelle

Art.-Nr. 999950731

Lautsprecher können mit der selbsthaltende Traversen-Schelle von einer Person geflogen werden. Die Schelle hakt gleich an der Traverse ein und lässt sich bequem festziehen. Tragkraft 250 kg.

Drehbarer Multifunktions-Deckenhalter

Art.-Nr. 409998001

Zum Abhängen von Lautsprechern an Decken mittels Stahlseilen oder Ketten und diversen Zubehör. Horizontale Ausrichtung durch mittige Drehachse. Max. Belastbarkeit: 60 kg. In Weiß und Schwarz erhältlich. Lieferung ohne weiteres Montagezubehör.

Universale Aufhängvorrichtung für Flugmechaniken

Art.-Nr. 409992001

Zum Abhängen von Lautsprechern an sehr hohen Decken oder Traversen. Verhindert durch zwei parallel verlaufende Stahlseile oder Ketten ein Verdrehen der Lautsprecher und ermöglicht horizontale Ausrichtung durch mittige Drehachse. Geeignet für Easyfly-Mechanik, LA-Stick Flugmechanik, Ikarray-8 Flugmechanik und alle U- und C-Bügel. Lieferung ohne weiteres Montagezubehör.

Drehbare Doppelrohrschelle mit Alurohr

Art.-Nr. 409992000

Mit dieser Konstruktion können Sie zwei Lautsprecher aus der Modular-Serie im horizontalen Array montieren.

Wandkonsole für Flughardware

Art.-Nr. 409994901

Wandkonsole aus Stahl mit Aluminiumrohr, um Lautsprecher mittels Traversenschelle und Lautsprecherspezifischer Flughardware an Wänden aufzuhängen. Die Ausleger der Wandkonsole verfügen über eine Lochreihe, womit sich die Traversenschellen, die das Aluminiumrohr aufnehmen, versetzen lassen. Dadurch kann der Wandabstand der Lautsprecher variiert werden. Alle Bauteile sind schwarz gepulvert. Lieferumfang: 2 x Wandkonsole, 2 x Traversenschelle, 1 x 600 mm Aluminiumrohr 50 x 3mm, 2 x Kunststoff-Verschlusskappen für das Rohr. Max. Belastbarkeit 75 kg. Statische Berechnung vorhanden.

Boxendeckenhalter

Art.-Nr. 999924496

Sehr stabile Deckenhalterung mit 250 mm Abstand und interner Kabelführung. Der Halter hat einen Schwenkbereich von +/- 45 ° und eine stufenlose Neigungseinstellung von 0 bis 45°. Max. Belastbarkeit: 25 kg. In Weiß und Schwarz erhältlich.

Neig- und schwenkbarer Wandhalter

Art.-Nr. 999924481

Wandhalterung mit großer Wandplatte für schwere Boxen. Die montierte Box kann seitlich geschwenkt und bis zu 30 ° geneigt werden. Einfache Montage durch praktisches Einhängen und Verschrauben. Max. Belastbarkeit: 25 kg. In Weiß und Schwarz erhältlich.

Wandhalter mit Ausleger

Art.-Nr. 409994031

Wandhalter mit neig- und schwenkbarer Ausrichtung: 180° horizontal, 30° vertikal. Durch den verlängerten Ausleger kann der Lautsprecher seitlich parallel zur Wand geschwenkt werden. Max. Belastbarkeit: 25 kg. In Weiß und Schwarz erhältlich.

Wandhalter seitlich schwenk- und neigbar

Art.-Nr. 999924173

Wandhalter mit neig- und schwenkbare Ausrichtung: 145° horizontal, 30° vertikal. Die Neigung kann in 6 Stufen fixiert werden. Der Abstand zur Wand ist in 3 Stufen wählbar. Mit Aufnahme für Hochständerflansch. Halterung wird nahezu komplett vom Lautsprecher verdeckt. Max. Belastbarkeit: 25 kg.

Neig- und schwenkbarer Wandhalter XL

Art.-Nr. 999924120

Sehr stabiler Wandhalter mit neig- und schwenkbarer Ausrichtung: 180° horizontal, 22° vertikal in 11 Stufen verstellbar. Spreizbackendorn für spielfreien Sitz im Hochständerflansch des Lautsprechers. Max. Belastbarkeit: 50 kg.

Wand- und Traversenhalterung

Art.-Nr. 999924150

Wand- und Traversenhalterung mit schwenkbarem Gelenk. Länge ca. 520 mm. Max. Belastbarkeit: 50 kg.

Single-Stud

Art.-Nr. 999957450

Single-Stud Fitting, zum Sichern eines Lautsprechers mittels Sicherheitsfangseil nach BGV-C1.

Double-Stud Fitting

Art.-Nr. 999957401

Zum Aufhängen und Ausrichten von Lautsprechern mittels Ketten.

Ringschraube

Art.-Nr. 999917370

M10 x 40 mm Ringschraube, wird in rückwärtigem Montagepunkt geschraubt, um den Lautsprecher auch direkt am Gehäuse und nicht nur um den Bügel herum mit einem Sicherungsseil sichern zu können.

Schnellverbindungsglied

Art.-Nr. 999908000

Schraubbares Schnellverbindungsglied für z.B. Single- und Double-Stud Fittings oder Safetys.

Safety 6/1000

Art.-Nr. 999963100

1 m Sicherheitsfangseil 6 mm Ø zum Sichern eines aufgehängten Lautsprechers nach BGV-C1 (zweite, unabhängige, nicht brennbare Fallsicherung), einseitig mit Schnellverbindungsglied.

Lautsprecherstativ mit Kurbel

Art.-Nr. 999921300

Standsicheres Stativ zum Kurbeln mit doppelter Fallsicherung. Höhe: 139 - 218 cm. Max. Belastbarkeit: 50 kg.

Lautsprecherstativ

Art.-Nr. 999921467

Standsicheres Stativ mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch. Doppelte Fallsicherung. Höhe: 132 - 220 cm. Max. Belastbarkeit: 50 kg.

Distanzstange mit Kurbel

Art.-Nr. 999921340

Distanzstange zum Kurbeln mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch. Höhe: 92 - 152 cm. Max. Belastbarkeit: 50 kg.

Teleskopdistanzstange

Art.-Nr. 999921368

Teleskopdistanzstange mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch. Höhe: 110 - 180 cm. Max. Belastbarkeit: 35 kg.

Adapter mit Spreizbackendorn

Art.-Nr. 999921441

Adapter zum Aufsetzen auf Stative oder Distanzstangen. Mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch des Lautsprechers.

Stativgabel

Art.-Nr. 999924105

Stativgabel um zwei Topteile auf eine Distanzstange oder Lautsprecherstativ zu setzen. Spreizbackendorn für spielfreien Sitz im Hochständerflansch des Lautsprechers. Max. Belastbarkeit: 2 x 25 kg.

Tellerfuß mit Gewichtsscheibe

Art.-Nr. 999912311

Dieses Set enthält einen flachen, 10 kg schweren Tellerfuß Ø 45 und eine 5 kg Gewichtsscheibe. Der Tellerfuß ist für Distanzstangen mit M20-Schraubgewinde vorgesehen. Die Gewichtsscheibe kann werkzeuglos montiert werden.

Transporttasche für Tellerfuß Ø 45 cm

Art.-Nr. 999912399

Gepolsterte Tasche aus robustem, wasserabweisenden Nylon, mit Platz für einen Tellerfuß Ø 45 cm mit Gewichtsscheibe. Die Tasche besitzt zwei Trageriemen mit weichem Klettgriff, einen stabilen Reißverschluss und ein Klarsichtfenster für Etiketten.

Sockelplatte

Art.-Nr. 999926705

Die Stahlplatte 55 x 55 cm verfügt über einen Tragegriff und eine Kabeldurchführung. Die Sockelplatte ist für Distanzstangen mit M20-Schraubgewinde vorgesehen. Gewicht: 13,5 kg.

Transporttasche für Sockelplatte

Art.-Nr. 999933100

Robuste Tasche aus wasserabweisenden Nylon, mit Platz für einen Sockelplatte 55 x 55 cm. Die Tasche besitzt einen gepolsterten Tragegriff und einen stabilen Reißverschluss.

Transporttasche für 2 x Stative/-Distanzstangen

Art.-Nr. 999920000

Tragetasche für zwei Lautsprecherstative oder Distanzstangen, auch mit Kurbel. Zwei Innenfächer und Trageschlaufen. Material: Reißfestes Nylongewebe, wasserabweisend.

Kabelklemme für Stative/-Distanzstangen

Art.-Nr. 999935000

Die Kabelklemme aus robustem, langlebigem ABS-Kunststoff ist speziell für Lautsprecherstative und Distanzstangen mit 35 - 36 mm Rohr entwickelt. Sie haftet zugfest am Rohr und hält die Kabel sicher und ordentlich in der von außen zugänglichen 24 x 16 mm Führung.

speakON Kabel 0.5/1/3/6/10/15/20/30 m

Art.-Nr. 80440XXX1

Lautsprecherkabel in verschiedenen Längen, mit Neutrik NL4FX Stecker. 4 x 4 qmm, je Ader 224 x 0,15 Kupferlitzen, Durchmesser 11 mm, Gewicht 273 g/m. Konfektioniert mit rund gepressten Aderendhülsen für größtmögliche Kontaktfläche und geringste Übergangswiderstände.

speakON-Adapter

Art.-Nr. 999654669

Adapter zum Verbinden von zwei Lautsprecherleitungen.
