Info
- 15"/1,4" skalierbarer Multifunktionslautsprecher mit Monitorschräge
- Abstrahlung mit drehbaren Wechselhörnern 90° x 60° oder 60° x 40°
- Horizontal arraybar mit Interferenzminimierung mit 60° x 40° Horn
- Click-in Flyware, werkzeuglose Flugmechanik
Die Modular-15 ist ein 2-Wege Bi-Amping Lautsprecher mit hochwertiger 15"/1,4" Neodym-Bestückung.
Der Name ist Programm: Die Modular-Serie ist äußerst flexibel und stellt ein Novum in der Kombination von arraybaren Point Source Systemen und multifunktional einsetzbaren Einzellautsprechern dar. Neben dem Einsatz als Single Fullrange Lautsprecher, leistungsstarken Topteil mit Bassunterstützung oder Hochleistungsmonitor auf Bühnen, ist die Modular-Serie auch für den Betrieb nebeneinander im horizontalen Array konzipiert.
Die ebenfalls beim Patentamt eingetragene Easyfly-Mechanik zum Einklicken erlaubt ein werkzeugloses Aufhängen und exaktes Ausrichten in wenigen Sekunden. Die Modular-Serie ist mit unauffälligen Aufnahmeschienen an zwei Gehäuseseiten ausgestattet. Dadurch lässt sich der Lautsprecher hochkant oder quer fliegen. Rückseitig steht noch eine dritte Flugschiene für ein vorgeschriebenes Sicherheitsfangseil zur Verfügung.
Zum genauen Ausrichten auf einem Stativ oder Distanzstange verfügt die Modular-Serie über einen internen, neigbaren Boxenflansch der sich in +/- 18° Neigung einstellen lässt. Dies ermöglicht mehr Direktschall beim Zuhörer ankommen zu lassen und den Raum mit weniger Reflexionen anzuregen. In Festinstallationen wird die Modular-15 mit der Easyfly-Mechanik, schwenkbaren Wandhaltern oder den zwölf M10 Gewindepunkten mit Stahlinnenwinkeln installiert.
Das 15" Chassis wurde speziell für saubere, detaillierte Mitteltonwiedergabe mit hohen, nicht verzerrten Schalldruck entwickelt. Eine besonders geringe bewegte Masse (mms 100 g) in Verbindung mit dem extrem kräftigen Neodym-Antrieb (B/L Faktor 26) ermöglicht die guten Übertragungsqualitäten eines 12-Zöllers mit der großen Membranfläche und einhergehenden Schalldruck eines 15ners zu kombinieren. Durch eine große 4" Schwingspule und aufwändige Belüftungsöffnungen im Magnetsystem ist das Chassis hoch belastbar, führt die Wärme optimal ab und hält die Power Compression gering. Aluminium Demodulation Ringe im Magnetsystem sorgen für geringste Verzerrungen.
Die Modular-15 kann auch nachträglich im Werk auf die self-powered Version mit 2-kanaligen 3,2 kW Endstufenmodul und DSP-Board umgebaut werden.
Ansteuerung

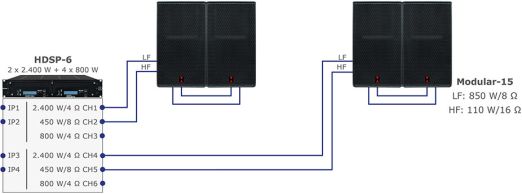

Die Modular-15 wird bi-amping an zwei Kanälen (2.400 W/4 Ω + 450 W/8 Ω) des HDSP-6 Systemverstärkers betrieben. Dadurch lassen sich beide Wege getrennt voneinander limitieren, optimal filtern, Laufzeitunterschiede ausgleichen und Wechselhörner mit verschiedenen Abstrahlwinkeln nutzen. Der Tieftöner ist in 8 Ω der Hochtöner in 16 Ω ausgeführt.
Zwei Modular-15 können mit einem 4 pol. Kabel durch geschliffen und parallel von denselben Verstärkerkanälen betrieben werden. An einem HDSP-6 können bis zu vier Modular-15 bi-amping angeschlossen werden.
Arraybarkeit
Für größtmögliche Flexibilität kann der Anwender zwischen zwei verschiedenen Abstrahlwinkeln wählen, 60° x 40° oder 90° x 60°. Ein Tausch der Hörner kann durch die bi-amping Ansteuerung jederzeit selbst vorgenommen werden. In den Systemverstärkern der HDSP-Serie und den Controllerboards der self-powered Subwoofer sind für beide Abstrahlwinkel spezifische Lautsprechereinstellungen als Presets hinterlegt.
Technische Daten
Bestückung
LF: 1 x 15" Neodym Tiefmitteltöner mit 4" Schwingspule
HF: 1 x 1,4" Neodym Hochtöner mit 3" Schwingspule
Frequenzgang 60°
60 Hz - 17,6 kHz (- 10 dB)
130 Hz - 17 kHz (+/- 3 dB)
Frequenzgang 90°
58 Hz - 17,8 kHz (- 10 dB)
122 Hz - 16.5 kHz (+/- 3 dB)
Abstrahlverhalten (h x v)
90° x 60° / 60° x 40° (austausch-, rotier- und arraybare Wechselhörner)
Impedanz
LF: 8 Ω
HF: 16 Ω
Belastbarkeit (AES / Program / Peak)
LF: 850 W / 1.700 W / 3.400 W
HF: 110 W / 220 W / 440 W
Mittlerer Wirkungsgrad 1 W/1 m
LF: 100 db SPL
HF: 111 db SPL
Schalldruck bei (AES / Program / Peak)
129 dB SPL / 132 dB SPL / 135 dB SPL
Anschluss
4 x NEUTRIK NL4 IN/OUT 1+/- (4-polig durchgeschliffen)
Oberfläche
Polyurea Beschichtung in RAL 9005. Mit Warnex Strukturlack auch Sonderfarben möglich
Maße / Gewicht
698 (H) x 431 (B) x 368 mm (T) / 27,9 kg
Zubehör
Transport- und Regenschutzhaube Modular-15
Art.-Nr. 501501100 | 501501200
Transport- und Regenschutzhaube für die Modular-15, stabiles Codura Gewebe mit Polsterung, alle Griffe sind ausgeschnitten. Die Frontseite lässt sich zur Seite klappen, dahinter befindet sich eine schalldurchlässige Gase als Regenschutz für Outdooreinsätze.
Heavy-Duty Flightcase für Modular-15
Art.-Nr. 500153000
Heavy-Duty Flightcase für bis zu zwei Modular-15/15sp mit Fächern für Easyfly-Mechanik, selbsthaltender Traversen-Schelle und Sicherheitsfangseil. 4 Blue Wheels, 4 große Butterflys, 8 große Klappgriffe, 9 mm Holz mit schwarzer und kratzfester Obergläche, stabiles 35 x 35 mm Kantenprofil mit 2,5 mm Materialstärke und 5 mm Außenradius und versenkter Nietrille. Maße/Gewicht: 920 (H) x 408 (B) x 906 mm (T) / 39 kg.
Easyfly-Mechanik
Art.-Nr. 409991001
Werkzeuglose Flug-Mechanik zum Einklicken und exakten Ausrichten eines Lautsprechers in der horizontalen und vertikalen Achse. Abnehmbare Aufnahme für z.B. die Selbsthaltende Traversen-Schelle inklusive.
Tragetasche für Easyfly-Mechanik
Art.-Nr. 409992000
Tragetasche für bis zu zwei Easyfly-Mechaniken mit angebauter Traversenschelle, plus Zubehörfach für z.B. zwei Sicherheitsfangseile mit Single-Studs.
Selbsthaltende Traversen-Schelle
Art.-Nr. 999950731
Lautsprecher können mit der selbsthaltende Traversen-Schelle von einer Person geflogen werden. Die Schelle hakt gleich an der Traverse ein und lässt sich bequem festziehen. Tragkraft 250 kg.
Neig- und schwenkbarer Wandhalter heavy-duty
Art.-Nr. 404004001
Wandhalter mit großer Wandplatte für schwere Lautsprecher. Flache Bauform mit geringem Abstand zwischen Wand und Lautsprecher. Der montierte Lautsprecher kann seitlich geschwenkt und bis zu 20° geneigt werden in 1° Schritten.
Ein vertikales Verrutschen nach Ausrichtung des Neigungswinkels wird durch eine Lochrasterung unterbunden. Einfache Montage durch praktisches Einhängen und Verschrauben. Zum Einsatz an vertikal stehender Traverse lassen sich zwei Traversenschellen anbringen. Max. Belastbarkeit 80 kg.
Drehbarer Multifunktions-Deckenhalter
Art.-Nr. 409998001
Zum Abhängen von Lautsprechern an Decken mittels Stahlseilen oder Ketten und diversen Zubehör. Horizontale Ausrichtung durch mittige Drehachse. Max. Belastbarkeit: 60 kg. In Weiß und Schwarz erhältlich. Lieferung ohne weiteres Montagezubehör.
Universale Aufhängvorrichtung für Flugmechaniken
Art.-Nr. 409992001
Zum Abhängen von Lautsprechern an sehr hohen Decken oder Traversen. Verhindert durch zwei parallel verlaufende Stahlseile oder Ketten ein Verdrehen der Lautsprecher und ermöglicht horizontale Ausrichtung durch mittige Drehachse. Geeignet für Easyfly-Mechanik, LA-Stick Flugmechanik, Ikarray-8 Flugmechanik und alle U- und C-Bügel. Lieferung ohne weiteres Montagezubehör.
Drehbare Doppelrohrschelle mit Alurohr
Art.-Nr. 409992000
Mit dieser Konstruktion können Sie zwei Lautsprecher aus der Modular-Serie im horizontalen Array montieren.
Wandkonsole für Flughardware
Art.-Nr. 409994901
Wandkonsole aus Stahl mit Aluminiumrohr, um Lautsprecher mittels Traversenschelle und Lautsprecherspezifischer Flughardware an Wänden aufzuhängen. Die Ausleger der Wandkonsole verfügen über eine Lochreihe, womit sich die Traversenschellen, die das Aluminiumrohr aufnehmen, versetzen lassen. Dadurch kann der Wandabstand der Lautsprecher variiert werden. Alle Bauteile sind schwarz gepulvert. Lieferumfang: 2 x Wandkonsole, 2 x Traversenschelle, 1 x 600 mm Aluminiumrohr 50 x 3mm, 2 x Kunststoff-Verschlusskappen für das Rohr. Max. Belastbarkeit 75 kg. Statische Berechnung vorhanden.
Neig- und schwenkbarer Wandhalter XL
Art.-Nr. 999924120
Sehr stabiler Wandhalter mit neig- und schwenkbarer Ausrichtung: 180° horizontal, 22° vertikal in 11 Stufen verstellbar. Spreizbackendorn für spielfreien Sitz im Hochständerflansch des Lautsprechers. Max. Belastbarkeit: 50 kg.
Wand- und Traversenhalterung
Art.-Nr. 999924150
Wand- und Traversenhalterung mit schwenkbarem Gelenk. Länge ca. 520 mm. Max. Belastbarkeit: 50 kg.
Single-Stud
Art.-Nr. 999957450
Single-Stud Fitting, zum Sichern eines Lautsprechers mittels Sicherheitsfangseil nach BGV-C1.
Double-Stud Fitting
Art.-Nr. 999957401
Zum Aufhängen und Ausrichten von Lautsprechern mittels Ketten.
Schnellverbindungsglied
Art.-Nr. 999908000
Schraubbares Schnellverbindungsglied für z.B. Single- und Double-Stud Fittings oder Safetys.
Safety 6/1000
Art.-Nr. 999963100
1 m Sicherheitsfangseil 6 mm Ø zum Sichern eines aufgehängten Lautsprechers nach BGV-C1 (zweite, unabhängige, nicht brennbare Fallsicherung), einseitig mit Schnellverbindungsglied.
Lautsprecherstativ mit Kurbel
Art.-Nr. 999921300
Standsicheres Stativ zum Kurbeln mit doppelter Fallsicherung. Höhe: 139 - 218 cm. Max. Belastbarkeit: 50 kg.
Lautsprecherstativ
Art.-Nr. 999921467
Standsicheres Stativ mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch. Doppelte Fallsicherung. Höhe: 132 - 220 cm. Max. Belastbarkeit: 50 kg.
Distanzstange mit Kurbel
Art.-Nr. 999921340
Distanzstange zum Kurbeln mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch. Höhe: 92 - 152 cm. Max. Belastbarkeit: 50 kg.
Teleskopdistanzstange
Art.-Nr. 999921368
Teleskopdistanzstange mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch. Höhe: 110 - 180 cm. Max. Belastbarkeit: 35 kg.
Adapter mit Spreizbackendorn
Art.-Nr. 999921441
Adapter zum Aufsetzen auf Stative oder Distanzstangen. Mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch des Lautsprechers.
Transporttasche für 2 x Stative/-Distanzstangen
Art.-Nr. 999920000
Tragetasche für zwei Lautsprecherstative oder Distanzstangen, auch mit Kurbel. Zwei Innenfächer und Trageschlaufen. Material: Reißfestes Nylongewebe, wasserabweisend.
1,4" Wechselhorn 60° x 40°
Art.-Nr. 999991464
1,4" Wechselhorn mit 60° x 40° Abstrahlverhalten, rotierbar auf 40° x 60°. Stabiles Aludruckguss dadurch kein Abbrechen des Treibers möglich. Durch das bi-amping Konzept lässt sich in den HDSP-Verstärkern und den self-powered Subwoofern das passende Preset für die unterschiedlichen Hörner anwählen und jederzeit tauschen.
1,4" Wechselhorneinheit 60° x 40°
Art.-Nr. 999141464
1,4" Wechselhorneinheit 60° x 40° mit Hochtöner. Ersparrt beim häufigen Wechseln der Hörner das Demontieren des Hochtontreibers.
1,4" Wechselhorn 90° x 60°
Art.-Nr. 999991495
1,4" Wechselhorn mit 90° x 60° Abstrahlverhalten, rotierbar auf 60° x 90°. Stabiles Aludruckguss dadurch kein Abbrechen des Treibers möglich. Durch das bi-amping Konzept lässt sich in den HDSP-Verstärkern und den self-powered Subwoofern das passende Preset für die unterschiedlichen Hörner anwählen und jederzeit tauschen.
1,4" Wechselhorneinheit 90° x 60°
Art.-Nr. 999141495
1,4" Wechselhorneinheit 90° x 60° mit Hochtöner. Ersparrt beim häufigen Wechseln der Hörner das Demontieren des Hochtontreibers.
Kabelklemme für Stative/-Distanzstangen
Art.-Nr. 999935000
Die Kabelklemme aus robustem, langlebigem ABS-Kunststoff ist speziell für Lautsprecherstative und Distanzstangen mit 35 - 36 mm Rohr entwickelt. Sie haftet zugfest am Rohr und hält die Kabel sicher und ordentlich in der von außen zugänglichen 24 x 16 mm Führung.
speakON Kabel 0.5/1/3/6/10/15/20/30 m
Art.-Nr. 80440XXX1
Lautsprecherkabel in verschiedenen Längen, mit Neutrik NL4FX Stecker. 4 x 4 qmm, je Ader 224 x 0,15 Kupferlitzen, Durchmesser 11 mm, Gewicht 273 g/m. Konfektioniert mit rund gepressten Aderendhülsen für größtmögliche Kontaktfläche und geringste Übergangswiderstände.
speakON-Adapter
Art.-Nr. 999654669
Adapter zum Verbinden von zwei Lautsprecherleitungen.
