Die Voice-Acoustic Score-5 ist ein kompakter und leistungsstarker Multifunktionslautsprecher für mobile Applikationen und Festinstallationen mit 2 x 5“/1“ Bestückung. Die hochwertige Passivweiche sorgt für eine vollständige Angleichung der 2-Wege und lässt einen Betrieb an jedem Verstärker zu.

Die Score-5 ist fullrange abgestimmt und ermöglicht Sprachbeschallungen und Hintergrundmusik ohne separaten Subwoofer. In Verbindung mit einem Bass ergibt sich eine dezente und elegante Hochleistungs-PA.

Besonderen Wert bei der Entwicklung wurde auf ein sauberes 70° x 55° Abstrahlverhalten gelegt. Die 55° Bündelung in der Vertikalen wird auch im Tiefmitteltonbereich durch eine d’Appolito Anordnung mit physikalisch bedingter Kopplung der 5“ Chassis erreicht. Damit hat die Score-5 eine höhere Reichweite und bessere Sprachverständlichkeit mit mehr Direktschallanteil als andere Lautsprecher dieser Größenordnung.

Die im 90° Winkel zur Schallwand verlaufende Seitenwand und flache Bauform, bietet sich für Einsätze als unauffälliges Nearfill auf der Bühnenvorderkante oder verbaut in Treppenstufen an. Die praxisgerechten 25° und 55° Gehäuseschrägen ermöglichen flexiblen Monitorbetrieb. Durch einen linearen Frequenzgang hat der Tontechniker einen leichten Job und hohes Gain-before-Feedback.

Der dezente und elegante Multifunktionsbügel wird in Sekunden werkzeuglos an der Rückseite montiert. Dies geschieht senkrecht oder waagerecht mittels Camlock Verbindern, die sich seit Jahren beim Aufhängen von Movingheads in der Veranstaltungstechnik bewährt haben. Mittels einer Schelle und Rohrstativadapters lässt sich die Score-5 in allen Achsen sehr präzise und einfach auf einem Hochständer ausrichten. Zum Flugbetrieb braucht nichts umgebaut werden. Der Stativadapter wird aus der Schelle genommen und der Lautsprecher lässt sich direkt an die Truss montieren. Ein vorgeschriebenes Sicherheitsfangseil mit single-Stud kann auf der Rückseite eingeklickt werden.

In dem abgewinkelten Anschlussfeld stehen noch zwei M6 Montagepunkte für einen neig- und schwenkbaren Wandhalter zur Verfügung. Darüber hinaus noch ein M8 Gewinde um die Score-5 im geringstmöglichen Abstand mittels einer Schelle oder Super Clamp an Traverse montieren zu können. Hier lässt sich wiederum werkzeuglos ein Deckenabhänger fixieren, um den Lautsprecher aus großen Höhen abhängen zu können.

Ein rückseitiger, dezenter Griff erleichtert das Handling.

Die durchdachten Detaillösungen und das erhältliche Zubehör erlauben vielfältige Einsatz- und Installationsmöglichkeiten der Score-5.

Ansteuerung

Die Score-5 ist passiv in 12 Ohm ausgeführt und kann an jedem Verstärker auch ohne DSP-Controller betrieben werden. An einem 4-Ohm fähigen Verstärker lassen sich bis zu drei Score-5 anschließen. An einem 2-Ohm stabilen Verstärker ist der Betrieb von bis zu sechs Score-5 pro Endstufenkanal möglich.

Zur optimalen Betriebssicherheit empfehlen wir die Voice-Acoustic HDSP-Verstärker oder gespeist über die freien Kanäle der Voice-Acoustic self-powered Lautsprecher. Von einem 800 W Kanal der Systemelektronik lassen sich bis zu drei Score-5 powern.

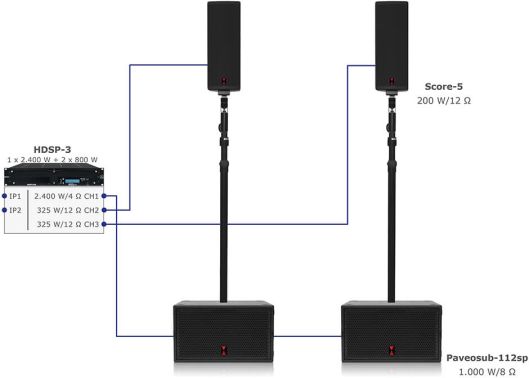

Score-5 über HDSP-3
Score-5 über HDSP-3

Technische Daten

Bestückung
LF: 2 x 5" Neodym Tiefmitteltöner mit 32 mm (1,25“) Schwingspule
HF: 1 x 1“ Ferrit Hochtöner mit 1“ Schwingspule

Frequenzgang
71 Hz - 19 kHz (- 10 dB)
139 Hz - 15,7 kHz (+/- 3 dB)

Abstrahlverhalten (h x v)
70° x 55°

Impedanz
12 Ω

Belastbarkeit (AES / Peak)
200 W / 800 W

Mittlerer Wirkungsgrad 1 W/1 m
91,5 dB SPL

Schalldruck bei (AES / Peak)
114dB SPL / 120 dB SPL

Anschluss
2 x NEUTRIK NL4 IN/OUT 1+/1- (4-polig durchgeschliffen)

Oberfläche
Warnex Strukturlack RAL-9005, 2-fach lackiert, auch Sonderfarben möglich

Maße / Gewicht
450 (H) x 172 (B) x 190 mm (T) / 6,1 kg

Downloads

Zubehör

Tragetasche für Score-5

Art.-Nr. 505002000

Tragetasche für bis zu zwei Score-5 mit montierten L-Bügel und zusätzlicher frontseitiger Tasche für Zubehör.

Flightcase für Score-5

Art.-Nr. 505003000

Heavy-Duty Flightcase für bis zu vier Score-5 inklusive montierten L-Bügel. Extra Fach für diverses Zubehör, 4 Blue Wheels, 2 große Butterflys, 8 große Klappgriffe und 4 Stapelmulden im Deckel. 9 mm Holz mit schwarzer und kratzfester Obergläche, stabiles 35 x 35 mm Kantenprofil mit 2,5 mm Materialstärke und 5 mm Außenradius und versenkter Nietrille. Maße/Gewicht: 920 (H) x 585 (B) x 585 mm (T) / 42,5 kg.

L-Bügel Set Score-5

Art.-Nr. 405001901

Komplettset um den Score-5 Lautsprecher auf einem Stativ oder einer Distanzstange einzusetzen. Der Multifunktionsbügel wird werkzeuglos per Stativaufnehmer auf dem Stativ oder Distanzstange montiert. Der Lautsprecher wird ebenso werkzeuglos an der Rückseite montiert. Dies geschieht mittels Camlock-Verbindern. Mit diesem Set lässt sich der Score-5 auf einem Stativ oder Distanzstange stufenlos nach vorne oder hinten neigen.

L-Bügel Score-5

Art.-Nr. 405001001

Multifunktionsbügel für Score-5 Lautsprecher. Der Bügel wird in Sekunden werkzeuglos an der Rückseite montiert. Dies geschieht senkrecht oder waagerecht mittels Camlock-Verbindern. Mit entsprechendem Zubehör kann der Lautsprecher auf Stativ genutzt, oder hochkant und auch quer geflogen werden.

Traversenschelle

Art.-Nr. 999981201

Mit dieser Traversenschelle montieren Sie Ihre Geräte locker und leicht an allen gängigen Traversen mit 48-51 mm Gurtrohren. Die Schelle besticht durch seine kompakte Bauweise, seiner Leichtigkeit und der maximalen Zugbelastung von 100 kg. Verschlussschraube M8 Flügelmutter und Geräteschraube M10.

Traversenschellen-Adapter für Score-5

Art.-Nr. 405001101

Der Traversenschellen-Adapter ist speziell für den Multifunktionsbügel der Score-5 Lautsprecher entwickelt wurden. In Kombination mit der Traversenschelle lässt sich der Multifunktionsbügel dann stufenlos nach vorne oder hinten neigen, oder auch als Wand- und Deckenhalter verwenden.

Stativaufnehmer mit Gewindezapfen

Art.-Nr. 999924521

Stativaufnehmer mit Gewindezapfen M10 x 12 mm und großer Klemmschraube zum Arretieren am Stativ. Für alle gängigen Boxenstative mit Ø 35 mm.

C-Bügel für Score-5

Art.-Nr. 405003001

Stabiler Schwenkbügel zur horizontalen und vertikalen Montage an Wänden oder Decken. Der Bügel wird an den rückseitigen M6 Montagepunkten befestigt.

Score-5 Aufhängevorrichtung

Art.-Nr. 405001301

Mit Hilfe der Aufhängevorrichtung und einer rückseitig montierten Traversenschelle kann der Score-5 von großen Höhen mittels Ketten oder Stahlseilen abgehängt und vertikal ausgerichtet werden. In Verbindung mit der Universale Aufhängevorrichtung für Flug-Mechaniken ist auch eine horizontale Ausrichtung möglich.

Neig- und schwenkbarer Wandhalter

Art.-Nr. 999924481

Wandhalterung mit großer Wandplatte für schwere Boxen. Die montierte Box kann seitlich geschwenkt und bis zu 30 ° geneigt werden. Einfache Montage durch praktisches Einhängen und Verschrauben. Max. Belastbarkeit: 25 kg. In Weiß und Schwarz erhältlich.

Boxendeckenhalter

Art.-Nr. 999924496

Sehr stabile Deckenhalterung mit 250 mm Abstand und interner Kabelführung. Der Halter hat einen Schwenkbereich von +/- 45 ° und eine stufenlose Neigungseinstellung von 0 bis 45°. Max. Belastbarkeit: 25 kg. In Weiß und Schwarz erhältlich.

Single-Stud

Art.-Nr. 999957450

Single-Stud Fitting, zum Sichern eines Lautsprechers mittels Sicherheitsfangseil nach BGV-C1.

Ringschraube

Art.-Nr. 999917370

M10 x 40 mm Ringschraube, wird in rückwärtigem Montagepunkt geschraubt, um den Lautsprecher auch direkt am Gehäuse und nicht nur um den Bügel herum mit einem Sicherungsseil sichern zu können.

Schnellverbindungsglied

Art.-Nr. 999908000

Schraubbares Schnellverbindungsglied für z.B. Single- und Double-Stud Fittings oder Safetys.

Safety 6/1000

Art.-Nr. 999963100

1 m Sicherheitsfangseil 6 mm Ø zum Sichern eines aufgehängten Lautsprechers nach BGV-C1 (zweite, unabhängige, nicht brennbare Fallsicherung), einseitig mit Schnellverbindungsglied.

Lautsprecherstativ mit Kurbel

Art.-Nr. 999921300

Standsicheres Stativ zum Kurbeln mit doppelter Fallsicherung. Höhe: 139 - 218 cm. Max. Belastbarkeit: 50 kg.

Lautsprecherstativ

Art.-Nr. 999921467

Standsicheres Stativ mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch. Doppelte Fallsicherung. Höhe: 132 - 220 cm. Max. Belastbarkeit: 50 kg.

Distanzstange mit Kurbel

Art.-Nr. 999921340

Distanzstange zum Kurbeln mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch. Höhe: 92 - 152 cm. Max. Belastbarkeit: 50 kg.

Teleskopdistanzstange

Art.-Nr. 999921368

Teleskopdistanzstange mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch. Höhe: 110 - 180 cm. Max. Belastbarkeit: 35 kg.

Adapter mit Spreizbackendorn

Art.-Nr. 999921441

Adapter zum Aufsetzen auf Stative oder Distanzstangen. Mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch des Lautsprechers.

Tellerfuß mit Gewichtsscheibe

Art.-Nr. 999912311

Dieses Set enthält einen flachen, 10 kg schweren Tellerfuß Ø 45 und eine 5 kg Gewichtsscheibe. Der Tellerfuß ist für Distanzstangen mit M20-Schraubgewinde vorgesehen. Die Gewichtsscheibe kann werkzeuglos montiert werden.

Transporttasche für Tellerfuß Ø 45 cm

Art.-Nr. 999912399

Gepolsterte Tasche aus robustem, wasserabweisenden Nylon, mit Platz für einen Tellerfuß Ø 45 cm mit Gewichtsscheibe. Die Tasche besitzt zwei Trageriemen mit weichem Klettgriff, einen stabilen Reißverschluss und ein Klarsichtfenster für Etiketten.

Sockelplatte

Art.-Nr. 999926705

Die Stahlplatte 55 x 55 cm verfügt über einen Tragegriff und eine Kabeldurchführung. Die Sockelplatte ist für Distanzstangen mit M20-Schraubgewinde vorgesehen. Gewicht: 13,5 kg.

Transporttasche für Sockelplatte

Art.-Nr. 999933100

Robuste Tasche aus wasserabweisenden Nylon, mit Platz für einen Sockelplatte 55 x 55 cm. Die Tasche besitzt einen gepolsterten Tragegriff und einen stabilen Reißverschluss.

Transporttasche für 2 x Stative/-Distanzstangen mit Kurbel

Art.-Nr. 999920000

Tragetasche für zwei Lautsprecherstative oder Distanzstangen mit Kurbel, mit zwei Innenfächern und Trageschlaufen. Material: Reißfestes Nylongewebe, wasserabweisend.

Transporttasche für 2 x Teleskopdistanzstangen

Art.-Nr. 999921000

Äußerst robuste, gepolsterte Tragetasche für zwei Teleskopdistanzstangen ohne Kurbel mit zwei Tragriemen und Reißverschlüssen. Die gepolsterte Trennwand schützt die beiden Distanzstangen vor Verkratzung. Der Boden und alle Belastungspunkte sind verstärkt. Aus pflegeleichten wasserabweisendem Nylon.

Kabelklemme für Stative/-Distanzstangen

Art.-Nr. 999935000

Die Kabelklemme aus robustem, langlebigem ABS-Kunststoff ist speziell für Lautsprecherstative und Distanzstangen mit 35 - 36 mm Rohr entwickelt. Sie haftet zugfest am Rohr und hält die Kabel sicher und ordentlich in der von außen zugänglichen 24 x 16 mm Führung.

speakON Kabel 0.5/1/3/6/10/15/20/30 m

Art.-Nr. 80440XXX1

Lautsprecherkabel in verschiedenen Längen, mit Neutrik NL4FX Stecker. 4 x 4 qmm, je Ader 224 x 0,15 Kupferlitzen, Durchmesser 11 mm, Gewicht 273 g/m. Konfektioniert mit rund gepressten Aderendhülsen für größtmögliche Kontaktfläche und geringste Übergangswiderstände.

speakON-Adapter

Art.-Nr. 999654669

Adapter zum Verbinden von zwei Lautsprecherleitungen.
