Info

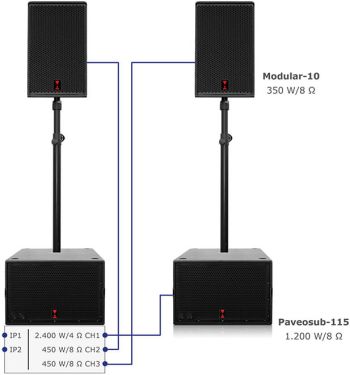

Das SubSat-10sp Set besteht in der Standardkonfiguration aus einem Paveosub-115sp, einem Paveosub-115 und zwei Modular-10. Die Topteile werden von dem 3-kanaligen Endstufenmodul des aktiven Subwoofers gespeist. Das Set ist erweiterbar und kann mit Ihren Anforderungen wachsen: von einem self-powered (sp) Bass lässt sich ein zweiter Bass und bis zu 4 Topteile powern.
Das Konzept des SubSat-10sp Set überzeugt: einfacher Transport, schnell aufgebaut, minimaler Verkabelungsaufwand, optimale Betriebssicherheit. Das System ist Plug&Play zu verwenden, einstecken und loslegen. Alle Komponenten sind aufeinander abgestimmt und über das integrierte Lautsprechermanagementsystem (DSP) eingestellt und limitiert. Der Sound passt auf Anhieb, ohne einen Regler betätigen zu müssen.
Dem versierten Techniker und Audioprofi steht darüber hinaus noch eine Reihe von Funktionen, Zugriffsmöglichkeiten und DSP-Einstellungen zur Verfügung. Über das Display, Taster und Encoderrad hat man auf nahezu alle Parameter auch ohne PC-Steuerung Zugang. Vor unbefugten Eingriffen lassen sich die Funktionen mittels Passwort sperren.
Komplexe Konfigurationen sind über die Ethernet- oder USB-Schnittstelle bequem auf der PC Oberfläche zu erstellen. Dazu dient die VA-Remotecontrol Software für PC und Mac. Eigene Soundvorstellungen und Raumkorrekturen lassen sich als Presets abspeichern und jeder Zeit wieder abrufen.
Das SubSat-10sp Set bietet eine bisher noch nicht erreichte Performance in der Kompaktklasse. Durch den hohen Wirkungsgrad der Lautsprecher in Verbindung mit dem sehr leistungsstarken 4.000 Watt Endstufenmodul ist ein Schalldruck zu erzielen, der sonst nur mit erheblich größeren Anlagen zu erreichen war.
Dieses System hat genügend Power, um sowohl kleinere Auftritte in bestem Sound wiederzugeben als auch Veranstaltungen mit mehreren Hundert Personen exzellent zu beschallen.
Das Set klingt bei allen Lautstärkepegeln ausgewogen, druckvoll, transparent und feinauflösend. Die Reichweite der Modular-10 ist, durch das in der vertikalen Ebene eng bündelnde und große 90° x 40° Horn enorm und die Sprachverständlichkeit auch auf weiter Entfernung perfekt. Sprache und Gesang sind auch in größeren und lang gezogenen Räumen klar und deutlich zu verstehen.
Besonderen Wert wurde auf ein gleichmäßiges und sauberes Abstrahlverhalten der Modular-10 gelegt. Das Topteil ist so entwickelt, dass auch außerhalb der Hauptabstrahlachse der Frequenzgang linear und ohne Einschnürungen ist. Der Sound ist dadurch an jedem Platz vor dem Lautsprecher nahezu identisch.
Durch die patentierte Arraybarkeit der Topteile mit Interferenzminimierung zwischen den Schallquellen, lassen sich zwei oder mehr Anlagen auch zu einer Großen PA zusammen stellen. Diese Skalierbarkeit verschafft dem Anwender einen noch breiteren Einsatzbereich mit nur einem Lautsprechersystem.
Die Elektronik ist konfektionsgekühlt, wartungsfrei und feuchtigkeitsgeschützt. Der Anwender braucht keine Angst mehr vor auf dem Aktivbass abgestellten, umfallenden Getränken oder Regen haben. Die Möglichkeit der Erweiterung, einfache Handhabung und das umfangreiche, gut durchdachte Zubehör runden das SubSat-10sp Set ab und machen es zu einem universellen Beschallungswerkzeug.
Zubehör

Transport- und Regenschutzhaube Modular-10
Art.-Nr. 500101100 | 500101200
Transport- und Regenschutzhaube für die Modular-10, stabiles Codura Gewebe mit Polsterung, alle Griffe sind ausgeschnitten. Die Frontseite lässt sich zur Seite klappen, dahinter befindet sich eine schalldurchlässige Gase als Regenschutz für Outdooreinsätze.

Heavy-Duty Hauben-Flightcase für Modular-10
Art.-Nr. 500103001
Heavy-Duty Hauben-Flightcase für bis zu zwei Modular-10. 4 Blue Wheels (2 mit Bremse), 4 große Butterflys, 6 große Klappgriffe, 9 mm Holz mit schwarzer und kratzfester Oberfläche, stabiles 35 x 35 mm Kantenprofil mit 2,5 mm Materialstärke und 5 mm Außenradius und versenkter Nietrille.
Maße/Gewicht: 724 (H) x 400 (B) x 675 mm (T) / 29,00 kg.

Easyfly-Mechanik
Art.-Nr. 409991001
Werkzeuglose Flug-Mechanik zum Einklicken und exakten Ausrichten eines Lautsprechers in der horizontalen und vertikalen Achse. Abnehmbare Aufnahme für z.B. die Selbsthaltende Traversen-Schelle inklusive.

Tragetasche für Easyfly-Mechanik
Art.-Nr. 409992000
Tragetasche für bis zu zwei Easyfly-Mechaniken mit angebauter Traversenschelle, plus Zubehörfach für z.B. zwei Sicherheitsfangseile mit Single-Studs.

Selbsthaltende Traversen-Schelle
Art.-Nr. 999950731
Lautsprecher können mit der selbsthaltende Traversen-Schelle von einer Person geflogen werden. Die Schelle hakt gleich an der Traverse ein und lässt sich bequem festziehen. Tragkraft 250 kg.

Drehbarer Multifunktions-Deckenhalter
Art.-Nr. 409998001
Zum Abhängen von Lautsprechern an Decken mittels Stahlseilen oder Ketten und diversen Zubehör. Horizontale Ausrichtung durch mittige Drehachse. Max. Belastbarkeit: 60 kg. In Weiß und Schwarz erhältlich. Lieferung ohne weiteres Montagezubehör.

Universale Aufhängvorrichtung für Flugmechaniken
Art.-Nr. 409992001
Zum Abhängen von Lautsprechern an sehr hohen Decken oder Traversen. Verhindert durch zwei parallel verlaufende Stahlseile oder Ketten ein Verdrehen der Lautsprecher und ermöglicht horizontale Ausrichtung durch mittige Drehachse. Geeignet für Easyfly-Mechanik, LA-Stick Flugmechanik, Ikarray-8 Flugmechanik und alle U- und C-Bügel. Lieferung ohne weiteres Montagezubehör.

Drehbare Doppelrohrschelle mit Alurohr
Art.-Nr. 409992000
Mit dieser Konstruktion können Sie zwei Lautsprecher aus der Modular-Serie im horizontalen Array montieren.

Wandkonsole für Flughardware
Art.-Nr. 409994901
Wandkonsole aus Stahl mit Aluminiumrohr, um Lautsprecher mittels Traversenschelle und Lautsprecherspezifischer Flughardware an Wänden aufzuhängen. Die Ausleger der Wandkonsole verfügen über eine Lochreihe, womit sich die Traversenschellen, die das Aluminiumrohr aufnehmen, versetzen lassen. Dadurch kann der Wandabstand der Lautsprecher variiert werden. Alle Bauteile sind schwarz gepulvert. Lieferumfang: 2 x Wandkonsole, 2 x Traversenschelle, 1 x 600 mm Aluminiumrohr 50 x 3mm, 2 x Kunststoff-Verschlusskappen für das Rohr. Max. Belastbarkeit 75 kg. Statische Berechnung vorhanden.

Boxendeckenhalter
Art.-Nr. 999924496
Sehr stabile Deckenhalterung mit 250 mm Abstand und interner Kabelführung. Der Halter hat einen Schwenkbereich von +/- 45 ° und eine stufenlose Neigungseinstellung von 0 bis 45°. Max. Belastbarkeit: 25 kg. In Weiß und Schwarz erhältlich.

Neig- und schwenkbarer Wandhalter
Art.-Nr. 999924481
Wandhalterung mit großer Wandplatte für schwere Boxen. Die montierte Box kann seitlich geschwenkt und bis zu 30 ° geneigt werden. Einfache Montage durch praktisches Einhängen und Verschrauben. Max. Belastbarkeit: 25 kg. In Weiß und Schwarz erhältlich.

Wandhalter mit Ausleger
Art.-Nr. 409994031
Wandhalter mit neig- und schwenkbarer Ausrichtung: 180° horizontal, 30° vertikal. Durch den verlängerten Ausleger kann der Lautsprecher seitlich parallel zur Wand geschwenkt werden. Max. Belastbarkeit: 25 kg. In Weiß und Schwarz erhältlich.

Wandhalter Typ 173
Art.-Nr. 999924173
Wandhalter Typ 173, 145° schwenk- und 0-30° neigbar. Die Neigung kann in 6 Stufen fixiert werden. Mit Flanschbuchsenaufnahme Ø 35 mm. Der Abstand der Flanschbuchsenaufnahme zur Wand ist in vier Stufen verstellbar. Die Halterung wird nahezu komplett vom Lautsprecher verdeckt. Wandabstand 499 mm, max 25 kg Last. Lieferbar in schwarz.

Neig- und schwenkbarer Wandhalter XL
Art.-Nr. 999924120
Sehr stabiler Wandhalter mit neig- und schwenkbarer Ausrichtung: 180° horizontal, 22° vertikal in 11 Stufen verstellbar. Spreizbackendorn für spielfreien Sitz im Hochständerflansch des Lautsprechers. Max. Belastbarkeit: 50 kg.

Wand- und Traversenhalterung
Art.-Nr. 999924150
Wand- und Traversenhalterung mit schwenkbarem Gelenk. Länge ca. 520 mm. Max. Belastbarkeit: 50 kg.

Single-Stud
Art.-Nr. 999957450
Single-Stud Fitting, zum Sichern eines Lautsprechers mittels Sicherheitsfangseil nach DGUV 17.

Double-Stud Fitting
Art.-Nr. 999957401
Zum Aufhängen und Ausrichten von Lautsprechern mittels Ketten.

Ringschraube
Art.-Nr. 999917370
M10 x 40 mm Ringschraube, wird in rückwärtigem Montagepunkt geschraubt, um den Lautsprecher auch direkt am Gehäuse und nicht nur um den Bügel herum mit einem Sicherungsseil sichern zu können.

Schnellverbindungsglied 8mm
Art.-Nr. 999908000
Schraubbares Schnellverbindungsglied 8 mm, für z.B. Single- und Double-Stud Fittings oder Safetys.

Safety 6/1000
Art.-Nr. 999963100
1 m Sicherheitsfangseil 6 mm Ø zum Sichern eines aufgehängten Lautsprechers nach BGV-C1 (zweite, unabhängige, nicht brennbare Fallsicherung), einseitig mit Schnellverbindungsglied.

Boxenstativ Typ 213 mit Kurbel
Art.-Nr. 999921300
Boxenstativ Typ 213 mit Kurbel (schwarz), Höhe 1.385 - 2.180 mm, max. 50 kg Last.

Boxenstativ Typ 214/67 mit Ring-Lock Funktion
Art.-Nr. 999921467
Boxenstativ Typ 214/67 mit Ring-Lock Funktion für spielfreien Sitz im Hochständerflansch, Höhe 1.370 - 2.170 mm, max. 30 kg Last.

Distanzstange mit Kurbel Typ 213/40
Art.-Nr. 999921340
M20 Kurbeldistanzstange Typ 213/40 mit Ring-Lock Funktion für spielfreien Sitz im Hochständerflansch, Höhe 920 - 1.520 mm, max. 35 kg Last.

Teleskopdistanzstange Typ 213/68
Art.-Nr. 999921368
M20 Teleskopdistanzstange Typ 213/68 extra Hoch mit Ring-Lock Funktion (schwarz), Höhe 1.100 - 1.800 mm,
max. 35 kg Last.

Adapterhülse mit Ring-Lock Funktion
Art.-Nr. 999921441
Adapterhülse mit Ring-Lock Funktion, z.B. für Kurbelstativ Typ 213 oder Distanzstange Typ 246/26. Die Ring-Lock Funktion sorgt für spielfreien Sitz im Hochständerflansch des Lautsprechers.

Stativgabel
Art.-Nr. 999924105
Stativgabel um zwei Topteile auf eine Distanzstange oder Lautsprecherstativ zu setzen. Spreizbackendorn für spielfreien Sitz im Hochständerflansch des Lautsprechers. Max. Belastbarkeit: 2 x 25 kg.

Tellerfuß rund 45 cm
Art.-Nr. 999912311
Tellerfuß rund 45 cm, 10 kg mit extra + 5 kg Gewichtsscheibe für M20 Distanzstange.

Transporttasche für 45 cm Tellerfuß
Art.-Nr. 999912399
Transporttasche für 45 cm Tellerfuß, Außenmaß Ø 48 cm.

Sockelplatte
Art.-Nr. 999926705
Die Stahlplatte 55 x 55 cm verfügt über einen Tragegriff und eine Kabeldurchführung. Die Sockelplatte ist für Distanzstangen mit M20-Schraubgewinde vorgesehen. Gewicht: 13,5 kg.

Transporttasche für 55cm Stahlbodenplatte
Art.-Nr. 999933100
Transporttasche für quadratische 55cm Stahlbodenplatte, Außenmaße 60 x 60 cm.

Tragetasche big
Art.-Nr. 999920000
Tragetasche big, für 2 x Kurbel- oder Teleskopstative/Kurbeldistanzstangen oder Rolldolly Steckfüße, 1.200 x 190 x 290 mm.

Kabelklemme für Stative/-Distanzstangen
Art.-Nr. 999935000
Die Kabelklemme aus robustem, langlebigem ABS-Kunststoff ist speziell für Lautsprecherstative und Distanzstangen mit 35 - 36 mm Rohr entwickelt. Sie haftet zugfest am Rohr und hält die Kabel sicher und ordentlich in der von außen zugänglichen 24 x 16 mm Führung.

Transport- und Regenschutzhaube Paveosub-115
Transport- und Regenschutzhaube für Paveosub-115/115sp, stabiles Codura Gewebe mit Polsterung, alle Griffe und Anschlüsse sind ausgeschnitten.

Abnehmbares Rollenbrett Paveosub-115
Abnehmbares frontseitiges Rollenbrett für Paveosub-115/115sp, 15 mm Holz mit Polyurea Beschichtung, stapelbar, 2 Butterfly-Verschlüsse, 2 Griffe, 4 Black Wheels, gravierter Schriftzug.

Flugplatte Paveosub-115
Art.-Nr. 40115002-9005
Set mit 2 Flugplatten und Schrauben für Paveosub-115/-118. Montage mittels M10 Schrauben an den seitlichen Gewindepunkten mit integrierten Stahlwinkeln des Subwoofergehäuses (ab Baujahr 2022). Die obere Lochreihe ermöglicht mittels Schellen ein Aufhängen an Traverse mit 29cm und 40cm Gurtmaß, ein Abhängen mit Ringösen oder eine direkte Montage mit Schwerlastdübeln in Betondecken.

Flugverbinder Paveosub-115
Art.-Nr. 40115002-9005
Set mit 4 Verbindern und Schrauben zum Aufhängen von Paveosub-115 Subwoofern untereinander. Die Lastaufhängung erfolgt Stahl-in-Stahl mittels M10 Schrauben.

speakON Kabel 0.5/1/3/6/10/15/20/30 m
Art.-Nr. 80440XXX1
Lautsprecherkabel in verschiedenen Längen, mit Neutrik NL4FX Stecker. 4 x 4 qmm, je Ader 224 x 0,15 Kupferlitzen, Durchmesser 11 mm, Gewicht 273 g/m. Konfektioniert mit rund gepressten Aderendhülsen für größtmögliche Kontaktfläche und geringste Übergangswiderstände.

PD-32-6 V2 TRUE1
Art.-Nr. 999492020
Intelligenter 32 A Drehstromverteiler für sämtliche Anwendungen in der Veranstaltungsbranche und Installationen. 32 A CEE Eingang, Ausgang 6 x Schuko (wahlweise deutsche oder schweizer Norm) parallel dazu 6 x Neutrik powerCON TRUE1, 1 x 16 A CEE, 6 x Fi/LS-Kombinationsautomaten (kein Haupt-Fi nötig, dadurch hohe Betriebssicherheit), eingebautes Multimessinstrument mit großem Display zum Messen aller elektrischen Parameter. Große Erdungsschraube zum Erden von Bühnen und Traversenkonstruktion. Idealer Verteiler für HDSP-Verstärker und passend zu den Stackrackcases, 19"/3HE.

PD-32-6 V2 powerCON
Art.-Nr. 999492010
Intelligenter 32 A Drehstromverteiler für sämtliche Anwendungen in der Veranstaltungsbranche und Installationen. 32 A CEE Eingang, Ausgang 6 x Schuko (wahlweise deutsche oder schweizer Norm) parallel dazu 6 x Neutrik powerCON, 1 x 16 A CEE, 6 x Fi/LS-Kombinationsautomaten (kein Haupt-Fi nötig, dadurch hohe Betriebssicherheit), eingebautes Multimessinstrument mit großem Display zum Messen aller elektrischen Parameter. Große Erdungsschraube zum Erden von Bühnen und Traversenkonstruktion. Idealer Verteiler für HDSP-Verstärker und passend zu den Stackrackcases, 19"/3HE.

PD-32-6 V2 Multipin
Art.-Nr. 999492030
Intelligenter 32 A Drehstromverteiler für sämtliche Anwendungen in der Veranstaltungsbranche und Installationen. 32 A CEE Eingang, Ausgang 6 x Schuko (wahlweise deutsche oder schweizer Norm) und 1 x Multipin ILME 16 pol., 1 x 16 A CEE, 6 x Fi/LS-Kombinationsautomaten (kein Haupt-Fi nötig, dadurch hohe Betriebssicherheit), eingebautes Multimessinstrument mit großem Display zum Messen aller elektrischen Parameter. Große Erdungsschraube zum Erden von Bühnen und Traversenkonstruktion. Idealer Verteiler für HDSP-Verstärker und passend zu den Stackrackcases, 19"/3HE.

BAGAX 2HE/19" SDS Stack-Rack
Art.-Nr. 9B1910002
SDS Stack-Rack (Slide-Door Shockmount) mit einschiebbaren Deckeln, Labelholder an Frontdeckel, außenliegender Verriegelung und versenkte Griffe. Rackschienen mit eingebautem Gerät von außen verstellbar. Kabeldurchführung zum untereinander verkabeln mit geschlossenen Deckel. Maße (HxBxT): 156 x 600 x 600 mm.

BAGAX 3HE/19" SDS Stack-Rack
Art.-Nr. 9B1910003
SDS Stack-Rack (Slide-Door Shockmount) mit einschiebbaren Deckeln, Labelholder an Frontdeckel, außenliegender Verriegelung und versenkte Griffe. Rackschienen mit eingebautem Gerät von außen verstellbar. Kabeldurchführung zum untereinander verkabeln mit geschlossenen Deckel. Maße (HxBxT): 201 x 600 x 600 mm.

BAGAX 4HE/19" SDS Stack-Rack
Art.-Nr. 9B1910004
SDS Stack-Rack (Slide-Door Shockmount) mit einschiebbaren Deckeln, Labelholder an Frontdeckel, außenliegender Verriegelung und versenkte Griffe. Rackschienen mit eingebautem Gerät von außen verstellbar. Kabeldurchführung zum untereinander verkabeln mit geschlossenen Deckel. Maße (HxBxT): 225 x 600 x 600 mm.

BAGAX 6HE/19" SDS Stack-Rack
Art.-Nr. 9B1910006
SDS Stack-Rack (Slide-Door Shockmount) mit einschiebbaren Deckeln, Labelholder an Frontdeckel, außenliegender Verriegelung und versenkte Griffe. Rackschienen mit eingebautem Gerät von außen verstellbar. Kabeldurchführung zum untereinander verkabeln mit geschlossenen Deckel. Maße (HxBxT): 336 x 600 x 600 mm.

BAGAX 2HE/19"/ED SDS Stack-Rack
Art.-Nr. 9B1920002
ED SDS Stack-Rack (Extra Deep Slide-Door Shockmount) mit einschiebbaren Deckeln, Labelholder an Frontdeckel, außenliegender Verriegelung und versenkte Griffe. Rackschienen mit eingebautem Gerät von außen verstellbar. Kabeldurchführung zum untereinander verkabeln mit geschlossenen Deckel. Maße (HxBxT): 156 x 600 x 780 mm.

BAGAX 4HE/19"/ED SDS Stack-Rack
Art.-Nr. 9B1920004
ED SDS Stack-Rack (Extra Deep Slide-Door Shockmount) mit einschiebbaren Deckeln, Labelholder an Frontdeckel, außenliegender Verriegelung und versenkte Griffe. Rackschienen mit eingebautem Gerät von außen verstellbar. Kabeldurchführung zum untereinander verkabeln mit geschlossenen Deckel. Maße (HxBxT): 225 x 600 x 780 mm.

BAGAX 6HE/19"/ED SDS Stack-Rack
Art.-Nr. 9B1920006
ED SDS Stack-Rack (Extra Deep Slide-Door Shockmount) mit einschiebbaren Deckeln, Labelholder an Frontdeckel, außenliegender Verriegelung und versenkte Griffe. Rackschienen mit eingebautem Gerät von außen verstellbar. Kabeldurchführung zum untereinander verkabeln mit geschlossenen Deckel. Maße (HxBxT): 336 x 600 x 780 mm.

BAGAX Rollbrett für ED SDS & SDS Stack-Racks
Art.-Nr. 9B1940000
Rollenbrett für ED SDS und SDS Stack-Rack System. Mit Stapelmulden und Verriegelungssystem, 4 x 100 mm Blue Wheels, zwei davon gebremst, Tragfähigkeit 450 kg.

Schuko V6 3/6/10/15/20 m
Art.-Nr. 80325XXX4
Schuko-6-fach Verteiler mit Titanex H07RN-F 3 x 2,5 qmm Kabel in verschiedenen Längen. Die spezielle Manteloberfläche nimmt wenig Schmutz an und ist gut zu reinigen. Auch kalt noch flexibel. Konfektioniert mit rund gepressten Aderendhülsen für größtmögliche Kontaktfläche und geringste Übergangswiderstände.

XLR-Signalkabel 0,5/3/6/10/15/20/30/50 m
Art.-Nr. 80205XXX5
XLR-Kabel in verschiedenen Längen, SC Primus 2 x 0,5 mm² aus 28 x 0,15 Ø Cu-Litze, 100% Abschirmung durch dichten CU-Spiralwendel und metalisiertem Vlies, Neutrik NC3MXX-B/NC3FXXB Stecker, Goldkontakte, schwarzes Steckergehäuse.

powerCON TRUE1-TOP 3/6/10/15/20/30/50 m
Art.-Nr. 80325XXX3
Titanex H07RN-F 3 x 2,5 qmm Kabel in verschiedenen Längen. Die spezielle Manteloberfläche nimmt wenig Schmutz an und ist gut zu reinigen. Auch kalt noch flexibel. Konfektioniert mit rund gepressten Aderendhülsen für größtmögliche Kontaktfläche und geringste Übergangswiderstände. Mit Neutrik powerCON TRUE1 - NAC3FX-W-TOP und NAC3MX-W-TOP Gerätesteckern.

powerCON TRUE1-TOP-Schuko 3/6/10/15/20/30/50 m
Art.-Nr. 80325XXX2
Titanex H07RN-F 3 x 2,5 qmm Kabel in verschiedenen Längen. Die spezielle Manteloberfläche nimmt wenig Schmutz an und ist gut zu reinigen. Auch kalt noch flexibel. Konfektioniert mit rund gepressten Aderendhülsen für größtmögliche Kontaktfläche und geringste Übergangswiderstände. Mit Neutrik powerCON TRUE1 - NAC3FX-W-TOP und Schuko Gerätesteckern.
