---- VA CP-4OUT Speakon-Anschlussfeld ----



Universelles 1HE Speakon-Anschlussfeld für 4- oder 8-kanalige Verstärker.

Das VA CP-4OUT Speakon-Anschlussfeld gibt es als modulare 4-, 8- oder 12-kanalige Version. Dabei ist das leichtgewichtige Aluminiumgehäuse immer identisch. Die nicht genutzten Speakon D-/G-Form Bohrungen sind in der 4- und 8-kanaligen Variante mit Blindplatten abgedeckt. Dadurch lassen sich die Anschlussfelder nachträglich kostengünstig erweitern, wenn Verstärkerkanäle dazu kommen.

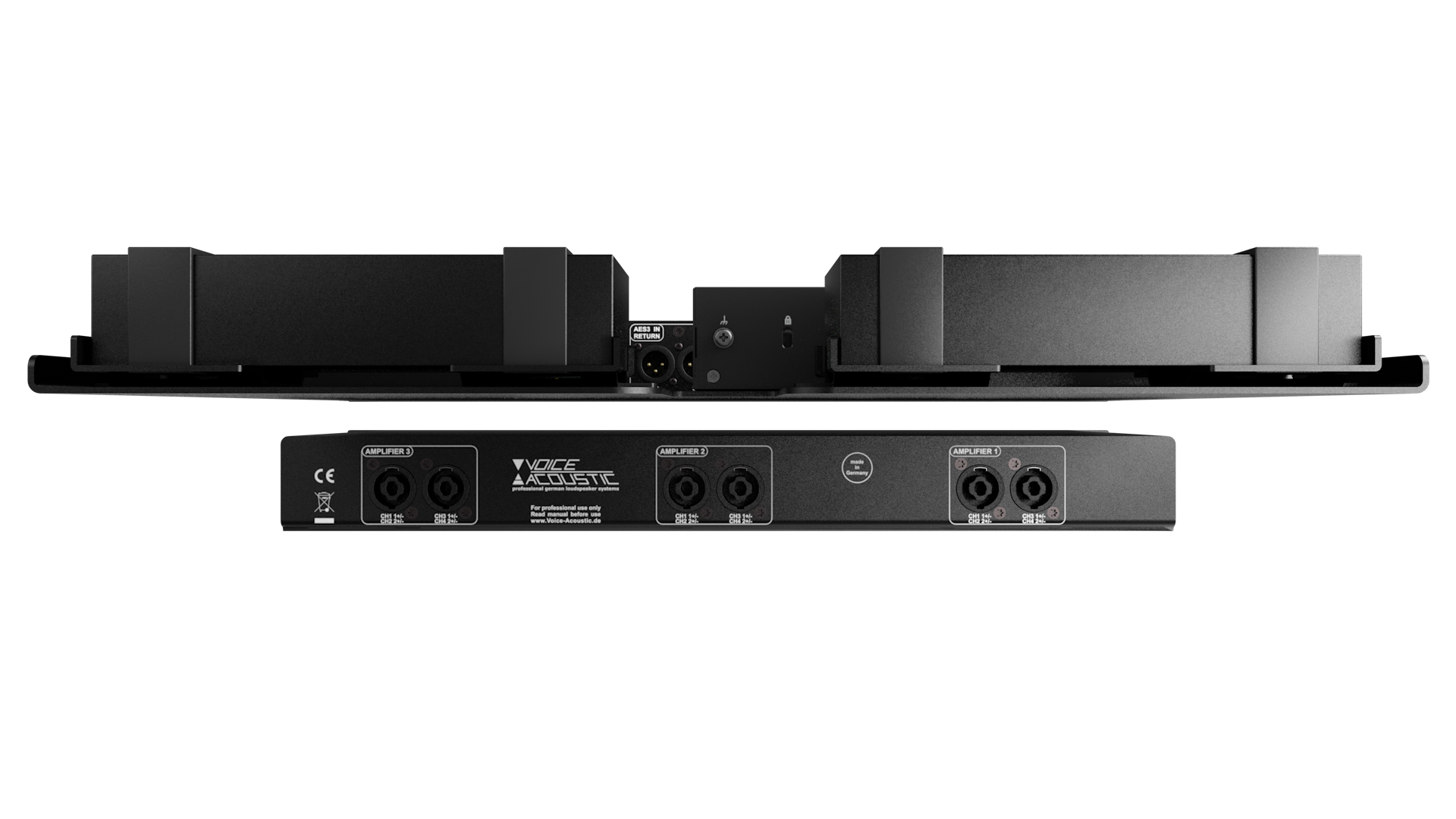

Die rückseitigen Verstärkeranschlüsse sind als Buchsen ausgeführt, so dass defekte Verbindungskabel leicht austauschbar sind und das VA CP-4OUT Speakon-Anschlussfeld beliebig in Racks positioniert werden kann.

Die Version der verwendeten Neutrik NL4 Buchsen verfügen über eine höhere Stromfestigkeit.



• VA CP4OUT V4: Vorderseite 4x NL4 (2 Buchsen doppelt belegt) + 1x NL8. / Rückseite 2x NL4

• VA CP4OUT V8: Vorderseite 8x NL4 (4 Buchsen doppelt belegt) + 2x NL8 / Rückseite 4x NL4

• VA CP4OUT V12: Vorderseite 12x NL4 (6 Buchsen doppelt belegt) + 3x NL8 / Rückseite 6x NL4



---- VA CP-4IN Signal-Anschlussfeld ----

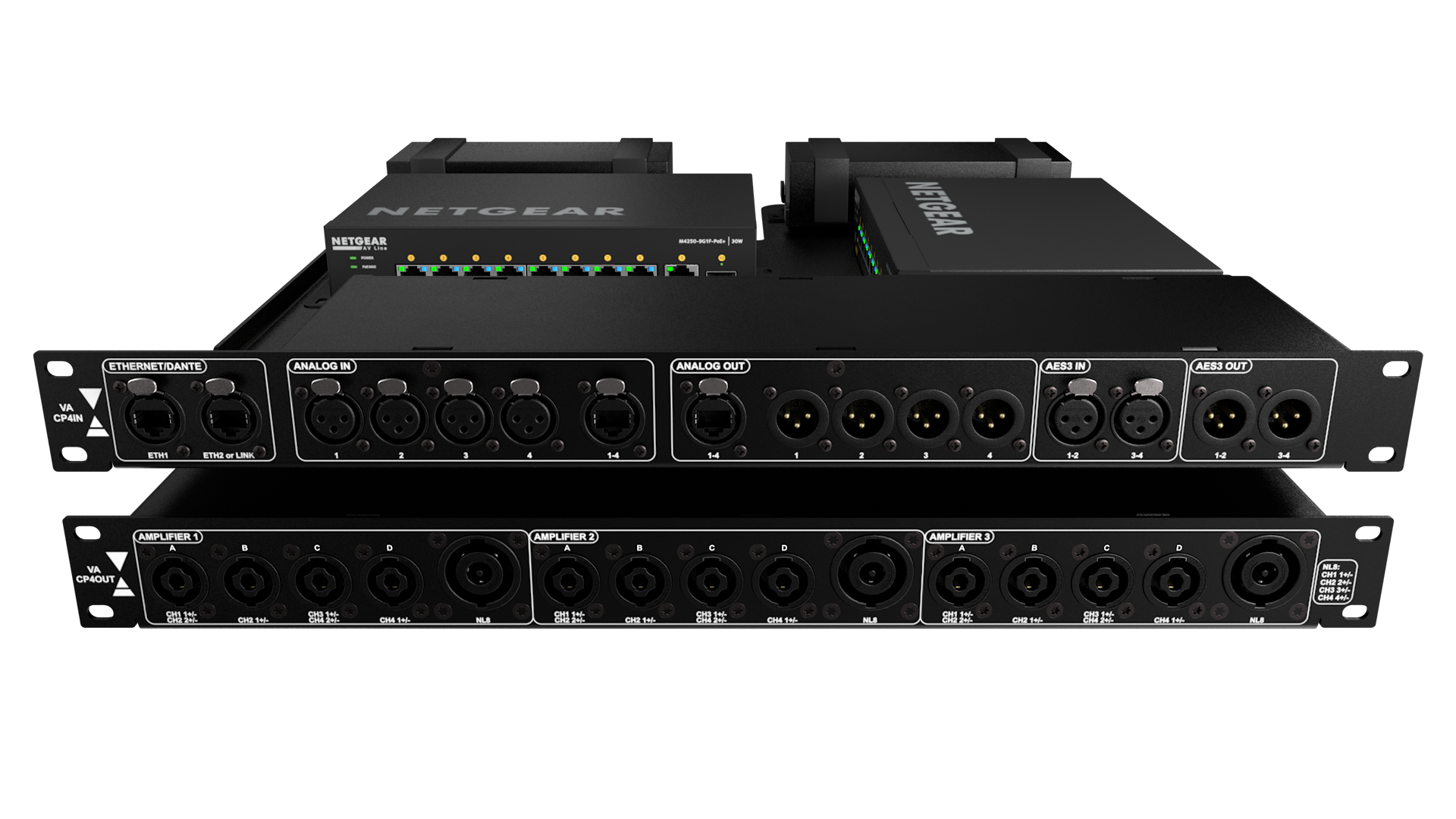

Universelles 1HE Anschlussfeld mit Netzwerkbuchsen und Audio Inputs/Outputs für analoge und digitale Signalwege, geeignet für 4-kanalige Verstärker.

Die XLR Buchsen für analoge Audiosignale sind parallel mit den jeweiligen Netzwerkbuchsen verkabelt, so dass 4 Audiosignale auch über ein CAT-Kabel ein- und ausgeschliffen werden können. Auch ein Mischbetrieb ist möglich. So kann der Signaleingang vom Mischpult in das Anschlussfeld mit bis zu 4x XLR Kabeln und ein Durchschleifen zu weiteren Verstärkerracks mittels einem CAT-Kabel anstatt mit vier XLR-Patchkabeln erfolgen. Dieses Feature spart dem Anwender viel Zeit, Kabel und Kosten und minimiert Verkabelungsfehler.

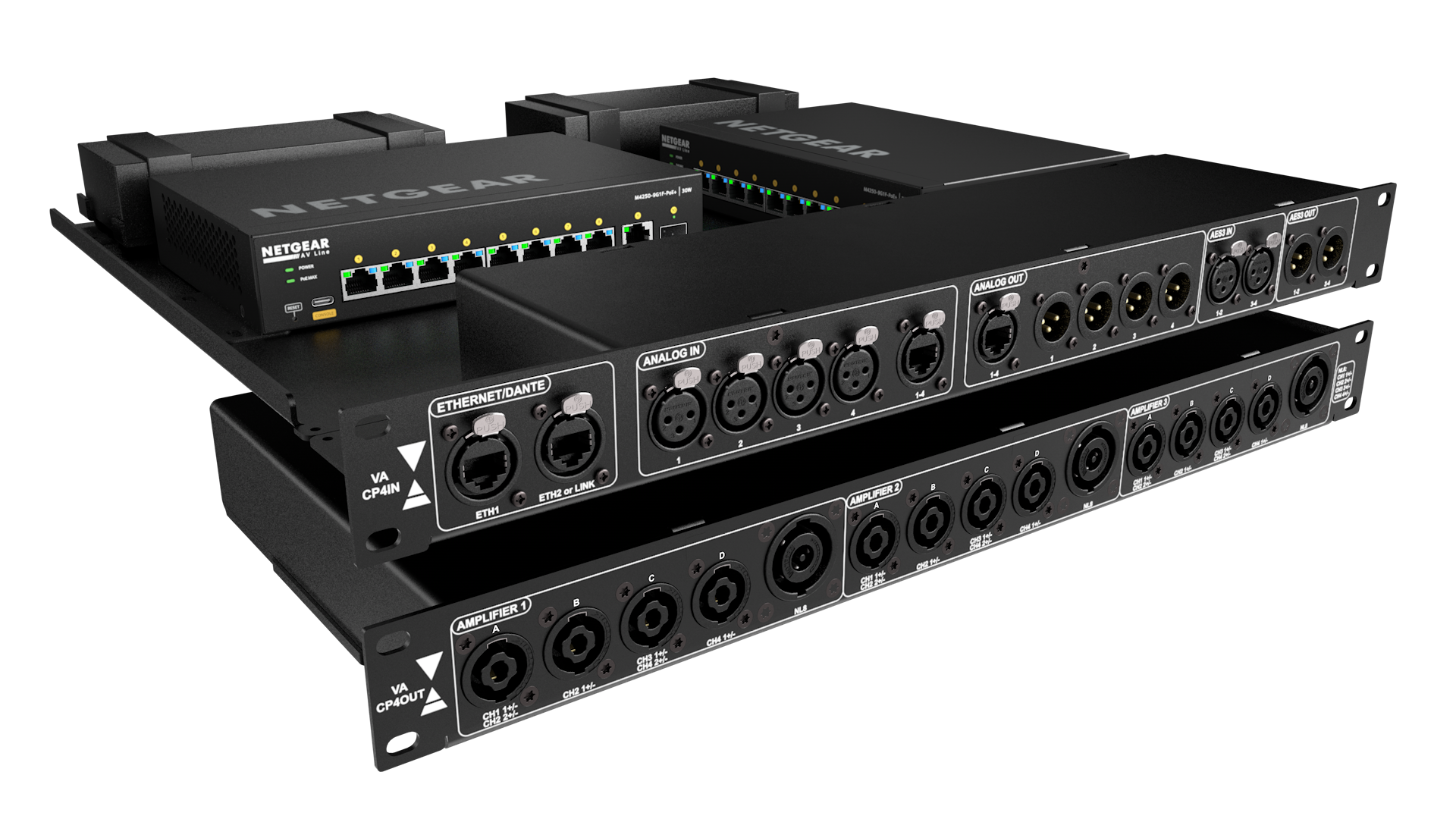

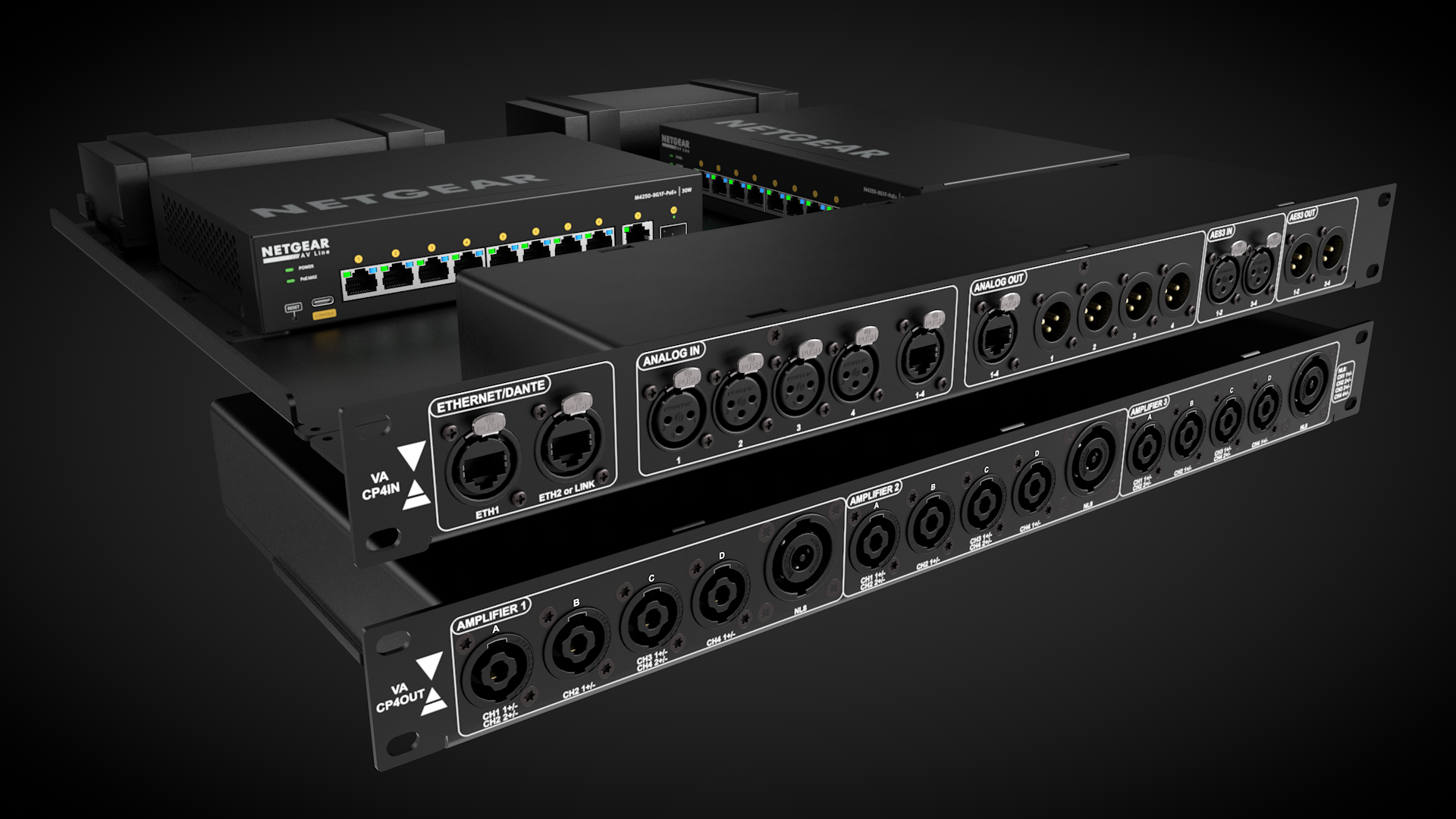

Das leichtgewichtige Aluminiumgehäuse hat eine sehr geringe Bautiefe und ermöglicht dadurch das rückseitige Anschrauben der optionalen VA CP-4-Rackshelf. Diese Rackablage hat Montagelöcher für die Befestigung von einem oder zwei Netgear AV Line M4250 10-Port-Switchen mit zugehörigen Netzteilen. Dadurch können die Verstärker im Rack platzsparend für Remote- oder DANTE-Netzwerke (auch redundant für ein primäres und sekundäres Netzwerk) verkabelt werden, ohne dass für die Netzwerktechnik eine zusätzliche Höheneinheit im Rack notwendig wird.

Die rückseitigen Verstärker-Anschlüsse sind als Buchsen ausgeführt, so dass defekte Verbindungskabel leicht austauschbar sind. Das VA CP-4IN Signal-Anschlussfeld kann dadurch beliebig in Racks positioniert werden. Auch in abgesetzten Racks kann das Anschlussfeld genutzt werden, um z.B. ein 12-kanaliges Amprack um weitere 8-Signalinputs für Stagemonitoring Anwendungen zu erweitern. Möglich wird diese Signal-Eingangserweiterung und Vorverkabelung zu den Verstärkern nur mit den innovativen BAGAX Stackracks mit Kabeldurchführung bei geschlossenen Türen.

Alle XLR Steckverbindungen sind mit vergoldeten Kontakten ausgestattet.

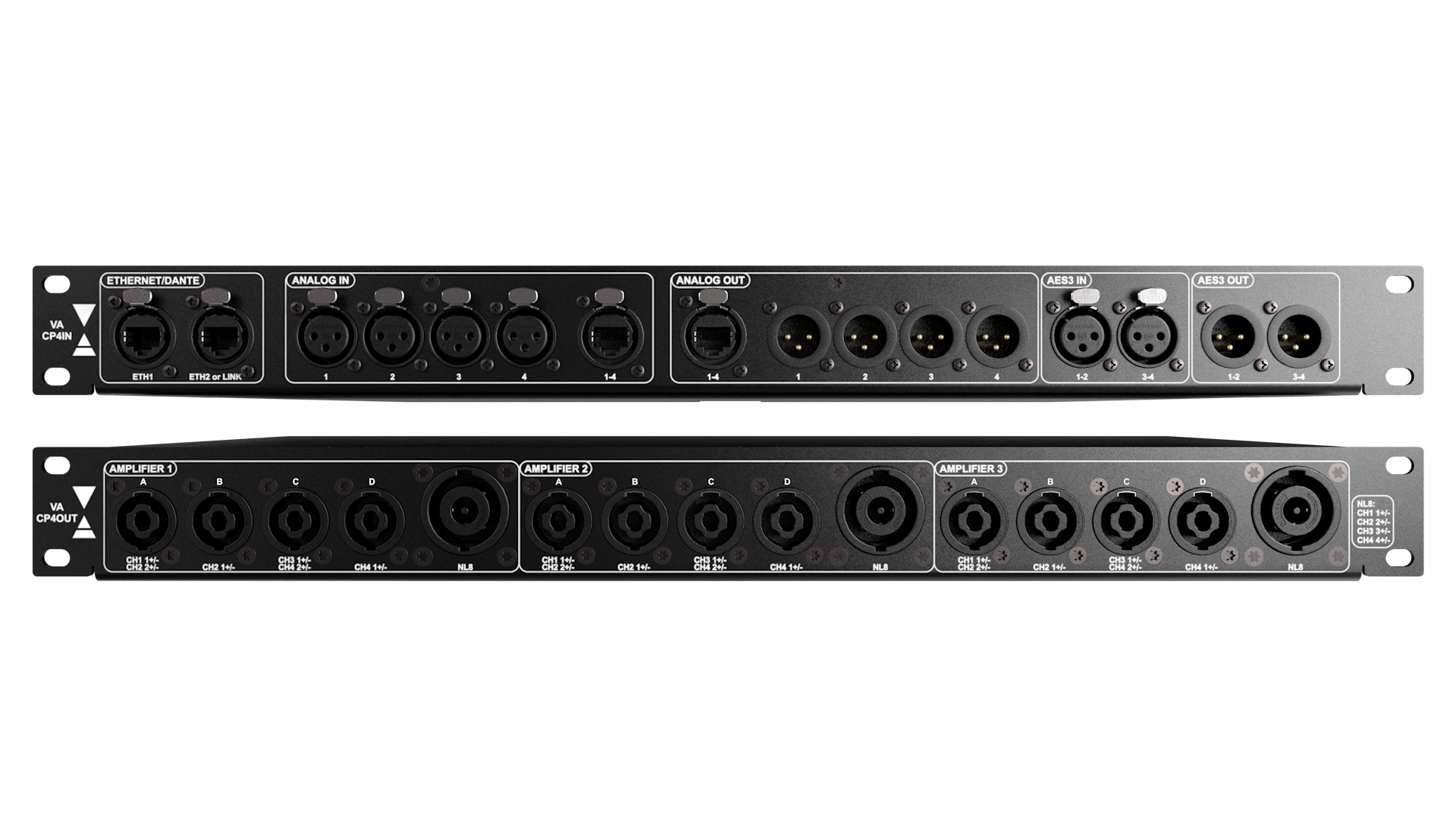

Vorderseite:

• 4x XLR analog IN parallel 4x XLR analog OUT

• 1x 4CH analog IN über Netzwerkbuchse parallel 1x 4CH analog OUT über Netzwerkbuchse

• 2x XLR digital IN AES3 (4CH) durchgeschliffen vom Verstärker 2x XLR digital OUT AES3 (4CH)

• 2x EtherCON Durchgangsbuchsen



Rückseite:

• 4x XLR analog OUT

• 2x XLR digital OUT AES3 (4CH), 2x XLR return digital IN AES3 (4CH)



---- VA CP-4-Rackshelf ----

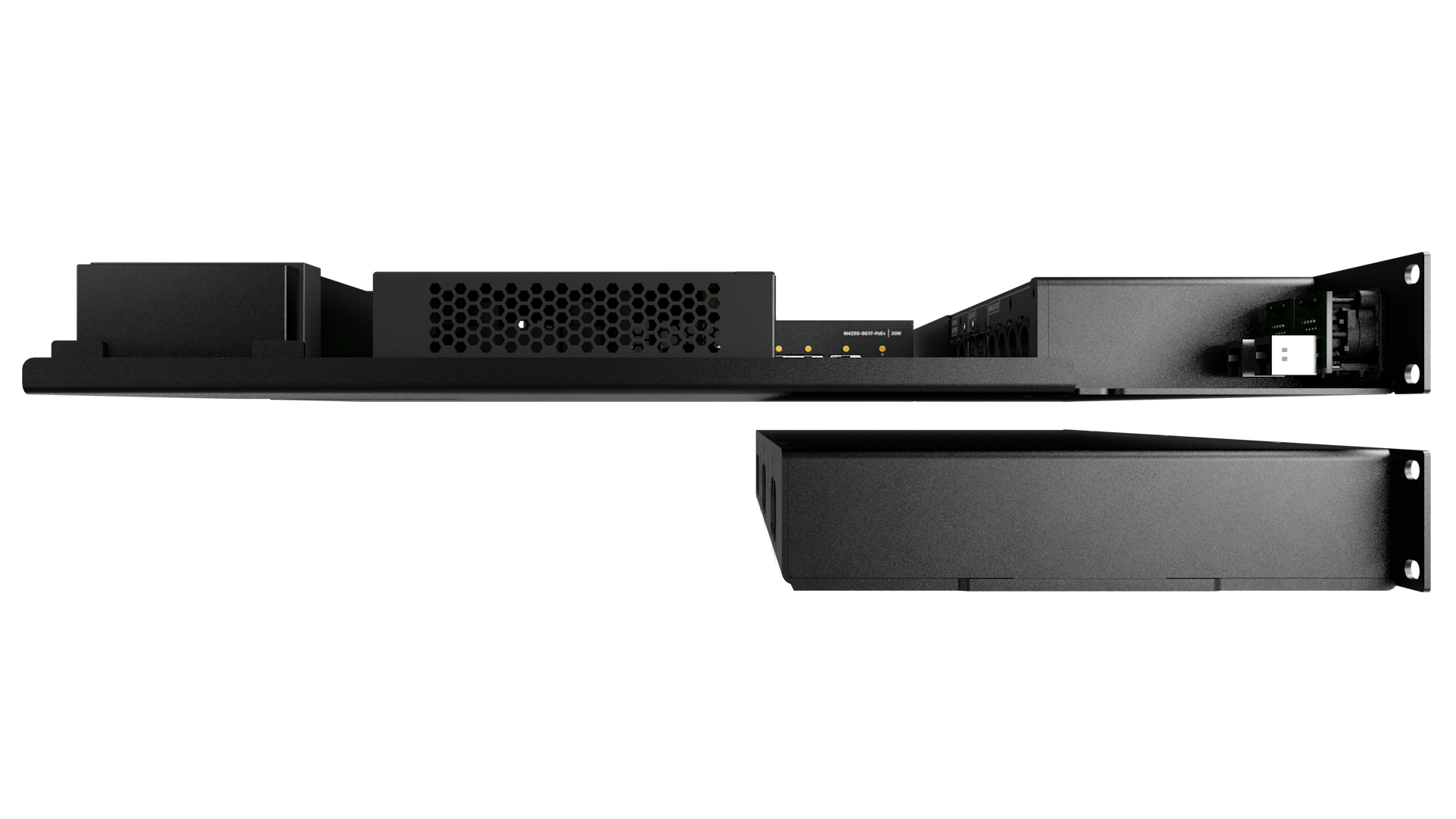

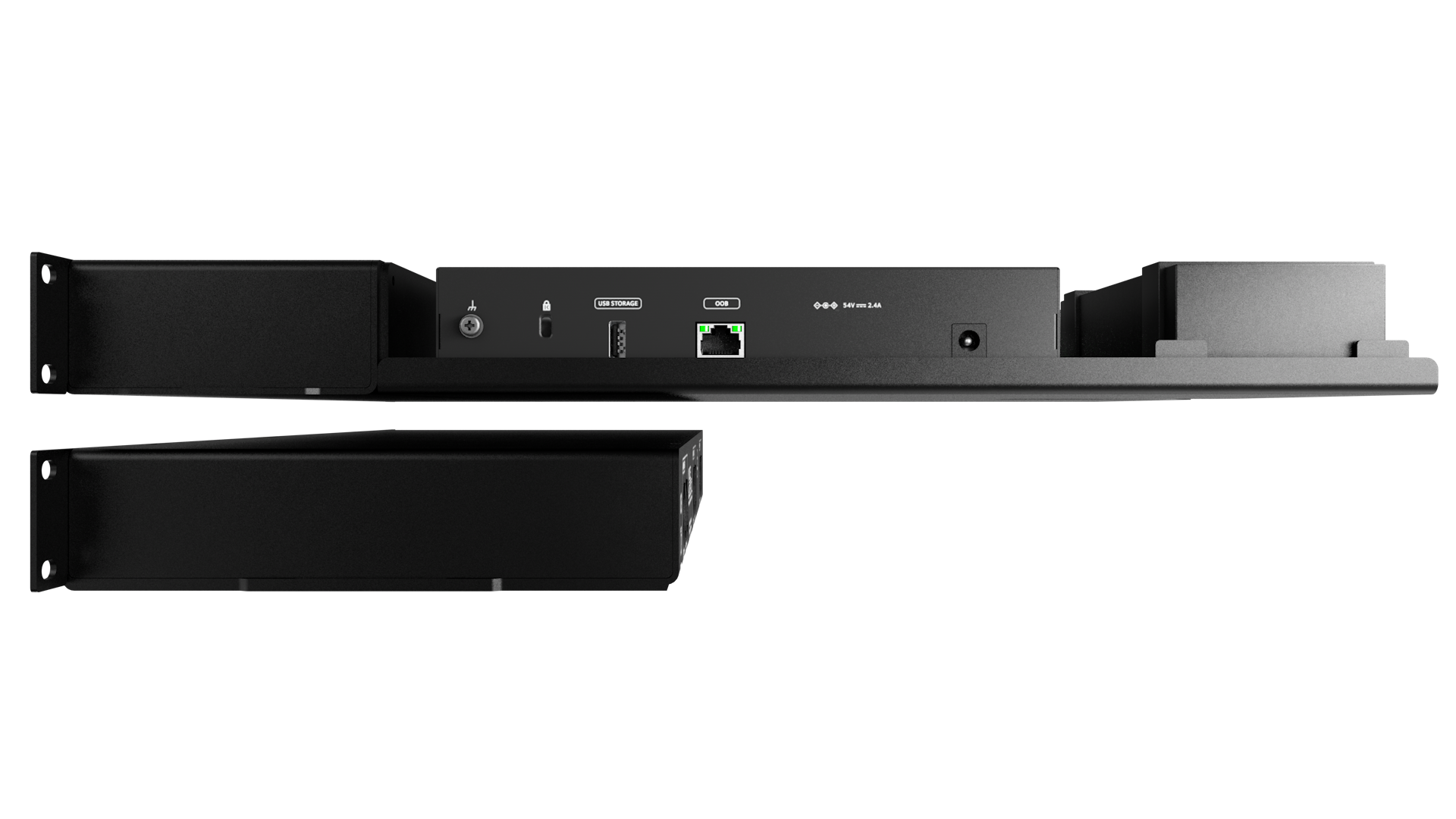

Aluminium-Rackablage zur Befestigung an der VA CP-4OUT Speakon-Anschlussfeld Rückseite.

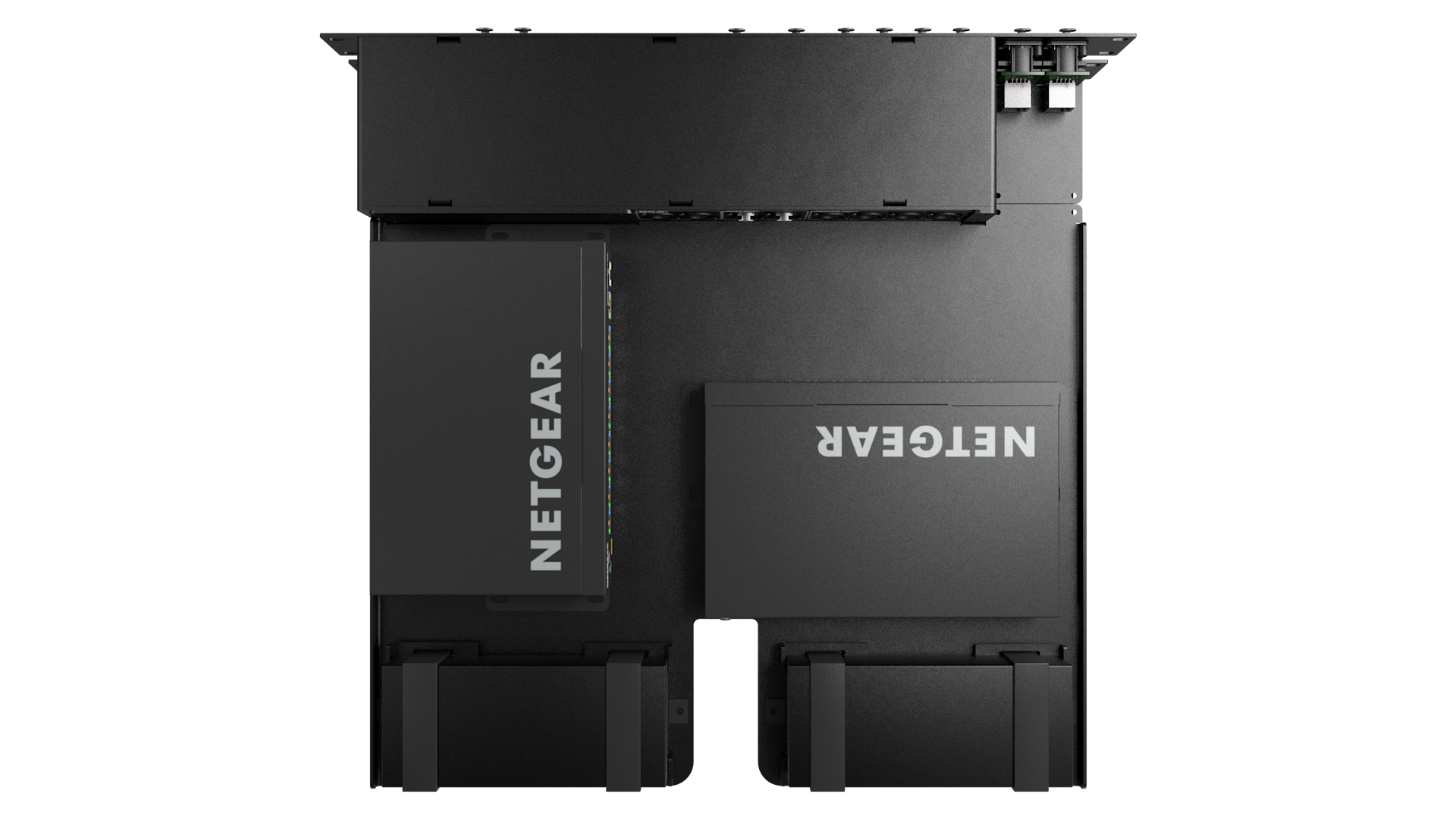

Hohe Stabilität durch gekantete Seitenwangen. Montagelöcher zur Befestigung von einem oder zwei Netgear AV Line M4250 10-Port-Switchen mit zugehörigen Netzteilen



---- NETGEAR AV Line M4250 GSM4210PD 10-Port Switch ----



Speziell entwickelter, managebarer 10-Port Netzwerkswitch für den wachsenden Markt der Audio-, Video-over-IP Anwendungen in der Veranstaltungstechnik. Dante & Milan/AVB fähig und einfach zu bedienen und zu verwalten. Im Vorfeld wählbare Profile stellen sicher, dass die Einstellungen für Audioanwendungen korrekt gesetzt werden können. Lieferung inkl. Halterung zur Montage auf der VA CP-4-Rackshelf.
